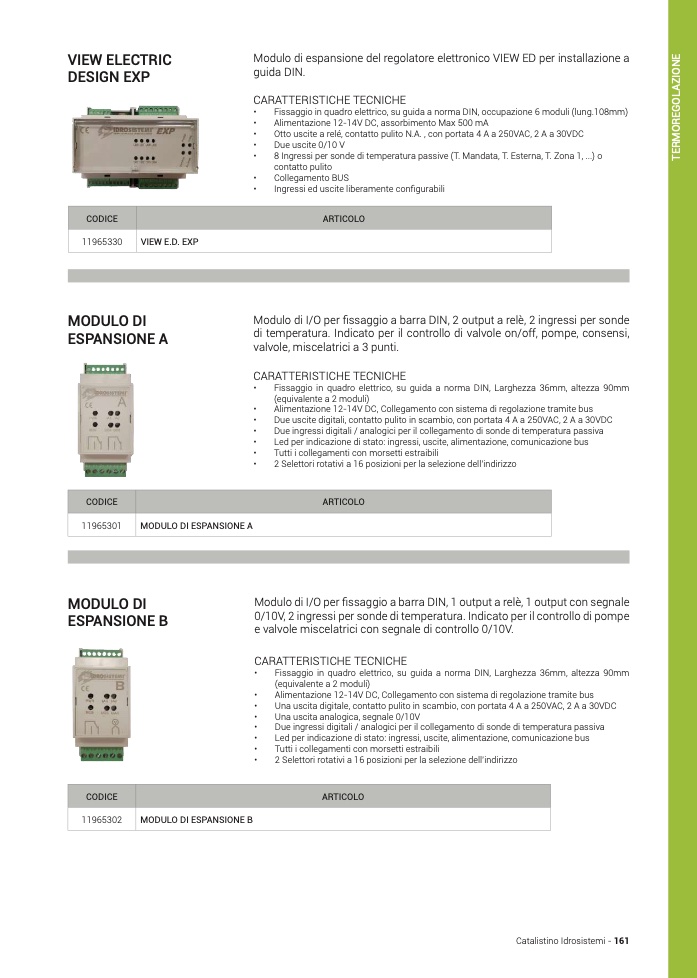

VIEW ELECTRIC
DESIGN EXP
Modulo di espansione del regolatore elettronico VIEW ED per installazione a
guida DIN.
CARATTERISTICHE TECNICHE
•
Fissaggio in quadro elettrico, su guida a norma DIN, occupazione 6 moduli (lung.108mm)
•
Alimentazione 12-14V DC, assorbimento Max 500 mA
•
Otto uscite a relé, contatto pulito N.A. , con portata 4 A a 250VAC, 2 A a 30VDC
•
Due uscite 0/10 V
•
8 Ingressi per sonde di temperatura passive (T. Mandata, T. Esterna, T. Zona 1, ...) o
contatto pulito
•
Collegamento BUS
•
Ingressi ed uscite liberamente configurabili
Modulo di I/O per fissaggio a barra DIN, 2 output a relè, 2 ingressi per sonde
di temperatura. Indicato per il controllo di valvole on/off, pompe, consensi,
valvole, miscelatrici a 3 punti.
CARATTERISTICHE TECNICHE
•
Fissaggio in quadro elettrico, su guida a norma DIN, Larghezza 36mm, altezza 90mm
(equivalente a 2 moduli)
•
Alimentazione 12-14V DC, Collegamento con sistema di regolazione tramite bus
•
Due uscite digitali, contatto pulito in scambio, con portata 4 A a 250VAC, 2 A a 30VDC
•
Due ingressi digitali / analogici per il collegamento di sonde di temperatura passiva
•
Led per indicazione di stato: ingressi, uscite, alimentazione, comunicazione bus
•
Tutti i collegamenti con morsetti estraibili
•
2 Selettori rotativi a 16 posizioni per la selezione dell’indirizzo
Modulo di I/O per fissaggio a barra DIN, 1 output a relè, 1 output con segnale
0/10V, 2 ingressi per sonde di temperatura. Indicato per il controllo di pompe
e valvole miscelatrici con segnale di controllo 0/10V.
CARATTERISTICHE TECNICHE
•
Fissaggio in quadro elettrico, su guida a norma DIN, Larghezza 36mm, altezza 90mm
(equivalente a 2 moduli)
•
Alimentazione 12-14V DC, Collegamento con sistema di regolazione tramite bus
•
Una uscita digitale, contatto pulito in scambio, con portata 4 A a 250VAC, 2 A a 30VDC
•
Una uscita analogica, segnale 0/10V
•
Due ingressi digitali / analogici per il collegamento di sonde di temperatura passiva
•
Led per indicazione di stato: ingressi, uscite, alimentazione, comunicazione bus
•
Tutti i collegamenti con morsetti estraibili
•
2 Selettori rotativi a 16 posizioni per la selezione dell’indirizzo
CODICE
ARTICOLO
11965330
VIEW E.D. EXP
MODULO DI
ESPANSIONE A
CODICE
ARTICOLO
11965301
MODULO DI ESPANSIONE A
MODULO DI
ESPANSIONE B
CODICE
ARTICOLO
11965302
MODULO DI ESPANSIONE B
Catalistino Idrosistemi - 161
