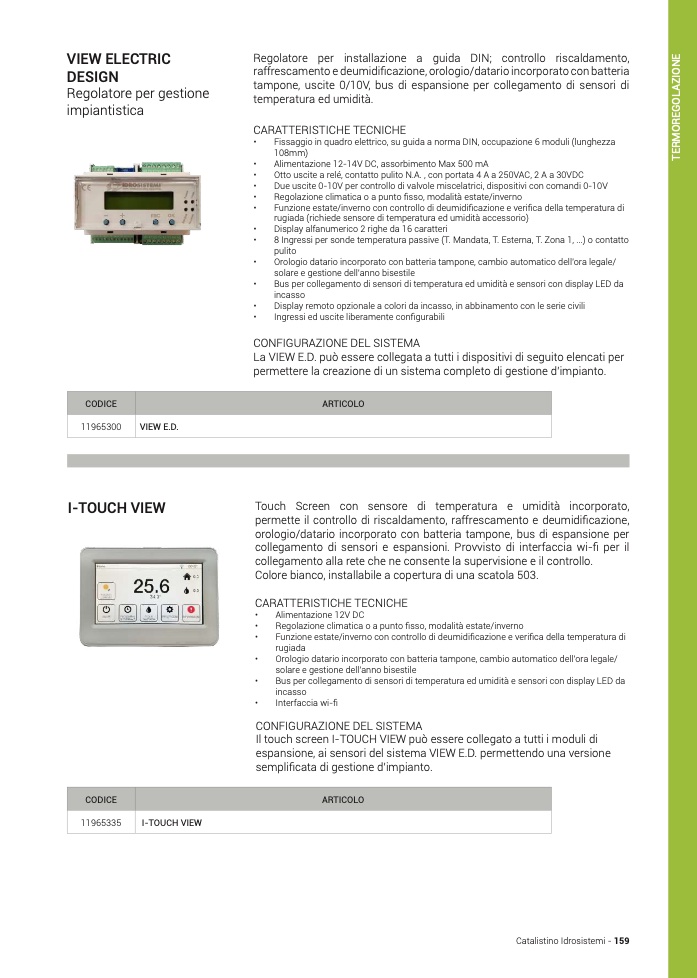

VIEW ELECTRIC
DESIGN
Regolatore per gestione
impiantistica
Regolatore per installazione a guida DIN; controllo riscaldamento,
raffrescamento e deumidificazione, orologio/datario incorporato con batteria
tampone, uscite 0/10V, bus di espansione per collegamento di sensori di
temperatura ed umidità.
CARATTERISTICHE TECNICHE
•
Fissaggio in quadro elettrico, su guida a norma DIN, occupazione 6 moduli (lunghezza
108mm)
•
Alimentazione 12-14V DC, assorbimento Max 500 mA
•
Otto uscite a relé, contatto pulito N.A. , con portata 4 A a 250VAC, 2 A a 30VDC
•
Due uscite 0-10V per controllo di valvole miscelatrici, dispositivi con comandi 0-10V
•
Regolazione climatica o a punto fisso, modalità estate/inverno
•
Funzione estate/inverno con controllo di deumidificazione e verifica della temperatura di
rugiada (richiede sensore di temperatura ed umidità accessorio)
•
Display alfanumerico 2 righe da 16 caratteri
•
8 Ingressi per sonde temperatura passive (T. Mandata, T. Esterna, T. Zona 1, ...) o contatto
pulito
•
Orologio datario incorporato con batteria tampone, cambio automatico dell’ora legale/
solare e gestione dell’anno bisestile
•
Bus per collegamento di sensori di temperatura ed umidità e sensori con display LED da
incasso
•
Display remoto opzionale a colori da incasso, in abbinamento con le serie civili
•
Ingressi ed uscite liberamente configurabili
CONFIGURAZIONE DEL SISTEMA
La VIEW E.D. può essere collegata a tutti i dispositivi di seguito elencati per
permettere la creazione di un sistema completo di gestione d’impianto.
Touch Screen con sensore di temperatura e umidità incorporato,
permette il controllo di riscaldamento, raffrescamento e deumidificazione,
orologio/datario incorporato con batteria tampone, bus di espansione per
collegamento di sensori e espansioni. Provvisto di interfaccia wi-fi per il
collegamento alla rete che ne consente la supervisione e il controllo.
Colore bianco, installabile a copertura di una scatola 503.
CARATTERISTICHE TECNICHE
•
Alimentazione 12V DC
•
Regolazione climatica o a punto fisso, modalità estate/inverno
•
Funzione estate/inverno con controllo di deumidificazione e verifica della temperatura di
rugiada
•
Orologio datario incorporato con batteria tampone, cambio automatico dell’ora legale/
solare e gestione dell’anno bisestile
•
Bus per collegamento di sensori di temperatura ed umidità e sensori con display LED da
incasso
•
Interfaccia wi-fi
CONFIGURAZIONE DEL SISTEMA
Il touch screen I-TOUCH VIEW può essere collegato a tutti i moduli di
espansione, ai sensori del sistema VIEW E.D. permettendo una versione
semplificata di gestione d’impianto.
CODICE
ARTICOLO
11965300
VIEW E.D.
I-TOUCH VIEW
CODICE
ARTICOLO
11965335
I-TOUCH VIEW
Catalistino Idrosistemi - 159
