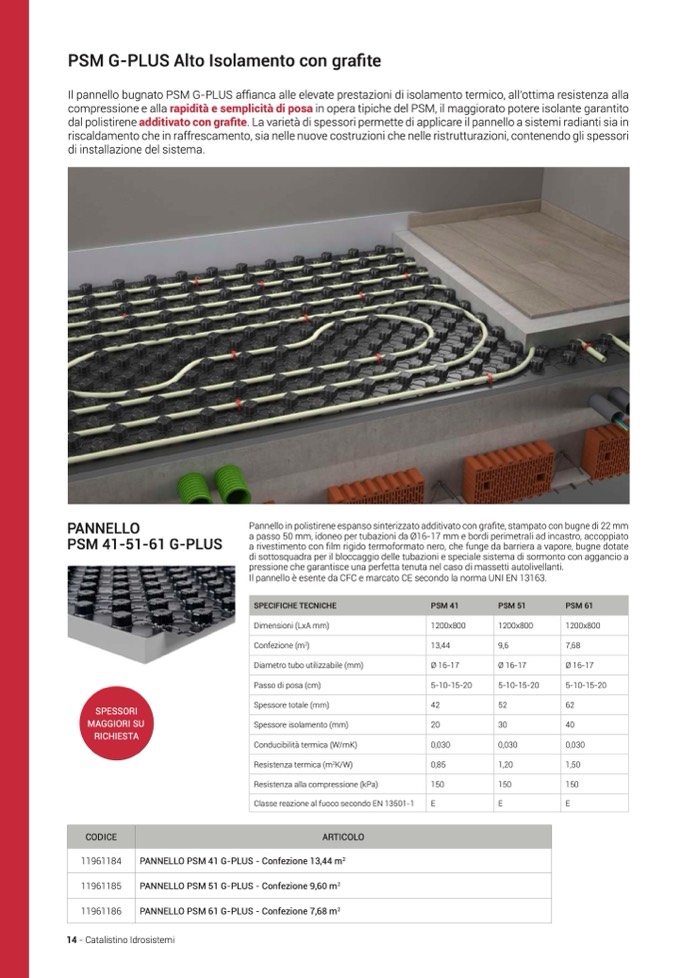

PSM G-PLUS Alto Isolamento con grafite

Il pannello bugnato PSM G-PLUS af

fianca alle elevate prestazioni di isolamento termico, all’ottima resistenza alla

compressione e alla rapidità e semplicit

à di posa in opera tipiche del PSM, il maggiorato potere isolante garantito

dal polistirene additivato con grafite. La varietà di spessori permette di applicare il pannello a sistemi radianti sia in

riscaldamento che in raffrescamento, sia nelle nuove costruzioni che nelle ristrutturazioni, contenendo gli spessori

di installazione del sistema.

PANNELLO

PSM 41-51-61 G-PLUS

Pannello in polistirene espanso sinterizzato additivato con grafite, stampato con bugne di 22 mm

a passo 50 mm, idoneo per tubazioni da Ø16-17 mm e bordi perimetrali ad incastro, accoppiato

a rivestimento con film rigido termoformato nero, che funge da barriera a vapore, bugne dotate

di sottosquadra per il bloccaggio delle tubazioni e speciale sistema di sormonto con aggancio a

pressione che garantisce una perfetta tenuta nel caso di massetti autolivellanti.

Il pannello è esente da CFC e marcato CE secondo la norma UNI EN 13163.

SPECIFICHE TECNICHE

PSM 41

PSM 51

PSM 61

Dimensioni (LxA mm)

1200x800

1200x800

1200x800

Confezione (m

2

)

13,44

9,6

7,68

Diametro tubo utilizzabile (mm)

Ø 16-17

Ø 16-17

Ø 16-17

Passo di posa (cm)

5-10-15-20

5-10-15-20

5-10-15-20

Spessore totale (mm)

42

52

62

Spessore isolamento (mm)

20

30

40

Conducibilità termica (W/mK)

0,030

0,030

0,030

Resistenza termica (m

2

K/W)

0,85

1,20

1,50

Resistenza alla compressione (kPa)

150

150

150

Classe reazione al fuoco secondo EN 13501-1

E

E

E

SPESSORI

MAGGIORI SU

RICHIESTA

CODICE

ARTICOLO

11961184

PANNELLO PSM 41 G-PLUS - Confezione 13,44 m

2

11961185

PANNELLO PSM 51 G-PLUS - Confezione 9,60 m

2

11961186

PANNELLO PSM 61 G-PLUS - Confezione 7,68 m

2

14 - Catalistino Idrosistemi
