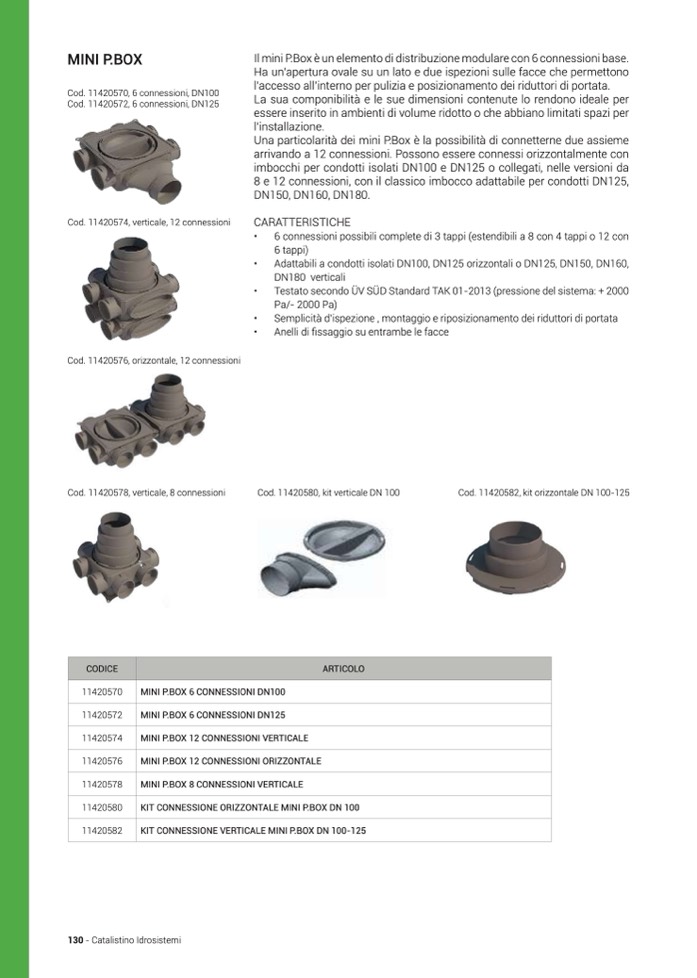

MINI P.BOX

Cod. 11420570, 6 connessioni, DN100

Cod. 11420572, 6 connessioni, DN125

Cod. 11420574, verticale, 12 connessioni

Cod. 11420576, orizzontale, 12 connessioni

Cod. 11420578, verticale, 8 connessioni

Il mini P.Box è un elemento di distribuzione modulare con 6 connessioni base.

Ha un’apertura ovale su un lato e due ispezioni sulle facce che permettono

l’accesso all’interno per pulizia e posizionamento dei riduttori di portata.

La sua componibilità e le sue dimensioni contenute lo rendono ideale per

essere inserito in ambienti di volume ridotto o che abbiano limitati spazi per

l’installazione.

Una particolarità dei mini P:Box è la possibilità di connetterne due assieme

arrivando a 12 connessioni. Possono essere connessi orizzontalmente con

imbocchi per condotti isolati DN100 e DN125 o collegati, nelle versioni da

8 e 12 connessioni, con il classico imbocco adattabile per condotti DN125,

DN150, DN160, DN180.

CARATTERISTICHE

• 6 connessioni possibili complete di 3 tappi (estendibili a 8 con 4 tappi o 12 con

6 tappi)

• Adattabili a condotti isolati DN100, DN125 orizzontali o DN125, DN150, DN160,

DN180 verticali

• Testato secondo ÜV SÜD Standard TAK 01-2013 (pressione del sistema: + 2000

Pa/- 2000 Pa)

• Semplicità d’ispezione , montaggio e riposizionamento dei riduttori di portata

• Anelli di fissaggio su entrambe le facce

Cod. 11420580, kit verticale DN 100

Cod. 11420582, kit orizzontale DN 100-125

CODICE

ARTICOLO

11420570

MINI P.BOX 6 CONNESSIONI DN100

11420572

MINI P.BOX 6 CONNESSIONI DN125

11420574

MINI P.BOX 12 CONNESSIONI VERTICALE

11420576

MINI P.BOX 12 CONNESSIONI ORIZZONTALE

11420578

MINI P.BOX 8 CONNESSIONI VERTICALE

11420580

KIT CONNESSIONE ORIZZONTALE MINI P.BOX DN 100

11420582

KIT CONNESSIONE VERTICALE MINI P.BOX DN 100-125
