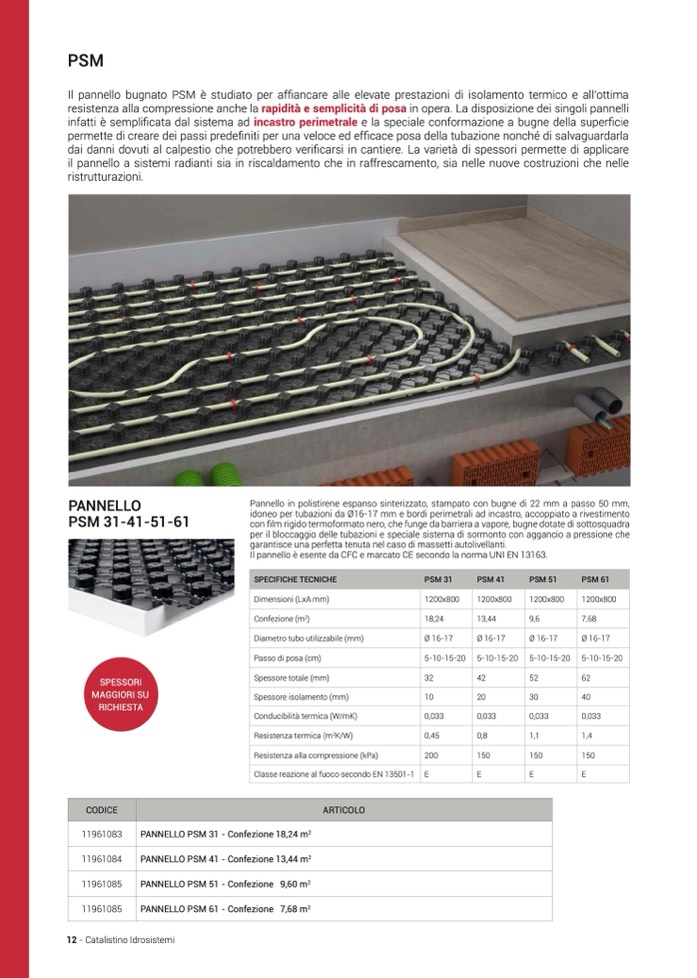

PSM

Il pannello bugnato PSM è studiato per af

fiancare alle elevate prestazioni di isolamento termico e all’ottima

resistenza alla compressione anche la rapidità e semplicità di posa in opera. La disposizione dei singoli pannelli

infatti è semplificata dal sistema ad incastro perimetrale e la speciale conformazione a bugne della superficie

permette di creare dei passi predefiniti per una veloce ed efficace posa della tubazione nonché di salvaguardarla

dai danni dovuti al calpestio che potrebbero verificarsi in cantiere. La varietà di spessori permette di applicare

il pannello a sistemi radianti sia in riscaldamento che in raffrescamento, sia nelle nuove costruzioni che nelle

ristrutturazioni.

PANNELLO

PSM 31-41-51-61

SPESSORI

MAGGIORI SU

RICHIESTA

Pannello in polistirene espanso sinterizzato, stampato con bugne di 22 mm a passo 50 mm,

idoneo per tubazioni da Ø16-17 mm e bordi perimetrali ad incastro, accoppiato a rivestimento

con film rigido termoformato nero, che funge da barriera a vapore, bugne dotate di sottosquadra

per il bloccaggio delle tubazioni e speciale sistema di sormonto con aggancio a pressione che

garantisce una perfetta tenuta nel caso di massetti autolivellanti.

Il pannello è esente da CFC e marcato CE secondo la norma UNI EN 13163.

SPECIFICHE TECNICHE

PSM 31

PSM 41

PSM 51

PSM 61

Dimensioni (LxA mm)

1200x800

1200x800

1200x800

1200x800

Confezione (m

2

)

18,24

13,44

9,6

7,68

Diametro tubo utilizzabile (mm)

Ø 16-17

Ø 16-17

Ø 16-17

Ø 16-17

Passo di posa (cm)

5-10-15-20

5-10-15-20

5-10-15-20

5-10-15-20

Spessore totale (mm)

32

42

52

62

Spessore isolamento (mm)

10

20

30

40

Conducibilità termica (W/mK)

0,033

0,033

0,033

0,033

Resistenza termica (m

2

K/W)

0,45

0,8

1,1

1,4

Resistenza alla compressione (kPa)

200

150

150

150

Classe reazione al fuoco secondo EN 13501-1

E

E

E

E

CODICE

ARTICOLO

11961083

PANNELLO PSM 31 - Confezione 18,24 m

2

11961084

PANNELLO PSM 41 - Confezione 13,44 m

2

11961085

PANNELLO PSM 51 - Confezione 9,60 m

2

11961085

PANNELLO PSM 61 - Confezione 7,68 m

2

12 - Catalistino Idrosistemi
