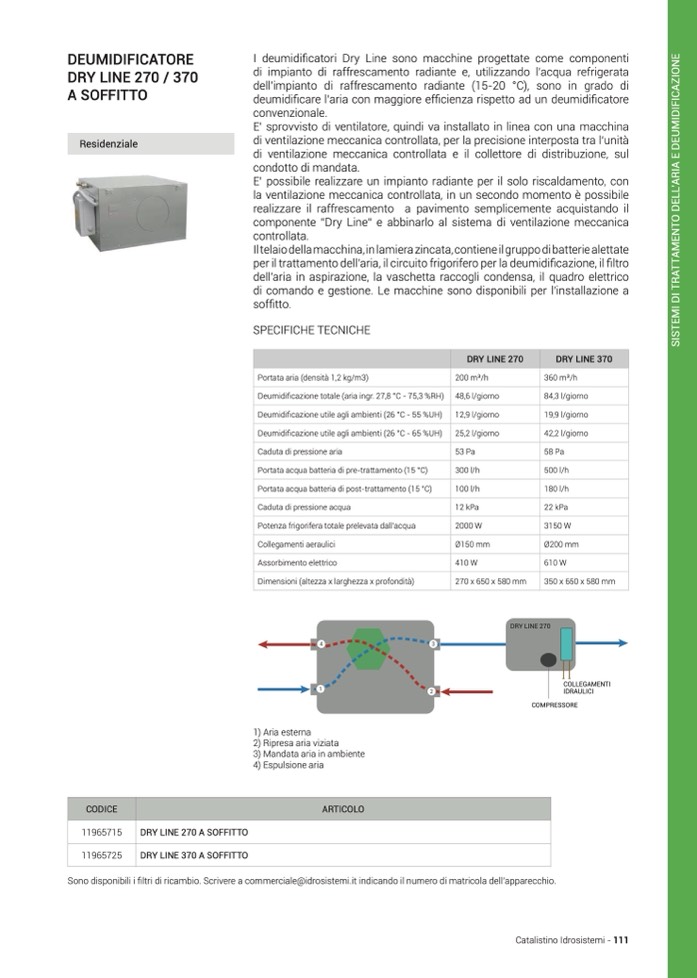

DEUMIDIFICATORE

DRY LINE 270 / 370

A SOFFITTO

Residenziale

I deumidificatori Dry Line sono macchine progettate come componenti

di impianto di raffrescamento radiante e, utilizzando l’acqua refrigerata

dell’impianto di raffrescamento radiante (15-20 °C), sono in grado di

deumidificare l’aria con maggiore efficienza rispetto ad un deumidificatore

convenzionale.

E’ sprovvisto di ventilatore, quindi va installato in linea con una macchina

di ventilazione meccanica controllata, per la precisione interposta tra l‘unità

di ventilazione meccanica controllata e il collettore di distribuzione, sul

condotto di mandata.

E’ possibile realizzare un impianto radiante per il solo riscaldamento, con

la ventilazione meccanica controllata, in un secondo momento

è possibile

realizzare il raffrescamento a pavimento semplicemente acquistando il

componente “Dry Line“ e abbinarlo al sistema di ventilazione meccanica

controllata.

Il telaio della macchina, in lamiera zincata, contiene il gruppo di batterie alettate

per il trattamento dell’aria, il circuito frigorifero per la deumidificazione, il filtro

dell’aria in aspirazione, la vaschetta raccogli condensa, il quadro elettrico

di comando e gestione. Le macchine sono disponibili per l’installazione a

soffitto.

SPECIFICHE TECNICHE

DRY LINE 270

DRY LINE 370

Portata aria (densità 1,2 kg/m3)

200 m3/h

360 m3/h

Deumidificazione totale (aria ingr. 27,8 °C - 75,3 %RH)

48,6 l/giorno

84,3 l/giorno

Deumidificazione utile agli ambienti (26 °C - 55 %UH)

12,9 l/giorno

19,9 l/giorno

Deumidificazione utile agli ambienti (26 °C - 65 %UH)

25,2 l/giorno

42,2 l/giorno

Caduta di pressione aria

53 Pa

58 Pa

Portata acqua batteria di pre-trattamento (15 °C)

300 l/h

500 l/h

Portata acqua batteria di post-trattamento (15 °C)

100 l/h

180 l/h

Caduta di pressione acqua

12 kPa

22 kPa

Potenza frigorifera totale prelevata dall’acqua

2000 W

3150 W

Collegamenti aeraulici

Ø150 mm

Ø200 mm

Assorbimento elettrico

410 W

610 W

Dimensioni (altezza x larghezza x profondità)

270 x 650 x 580 mm

350 x 650 x 580 mm

DRY LINE 270

4

3

1

1) Aria esterna

2) Ripresa aria viziata

3) Mandata aria in ambiente

4) Espulsione aria

2

COLLEGAMENTI

IDRAULICI

COMPRESSORE

CODICE

ARTICOLO

11965715

DRY LINE 270 A SOFFITTO

11965725

DRY LINE 370 A SOFFITTO

Sono disponibili i filtri di ricambio. Scrivere a commerciale@idrosistemi.it indicando il numero di matricola dell’apparecchio.

Catalistino Idrosistemi - 111
