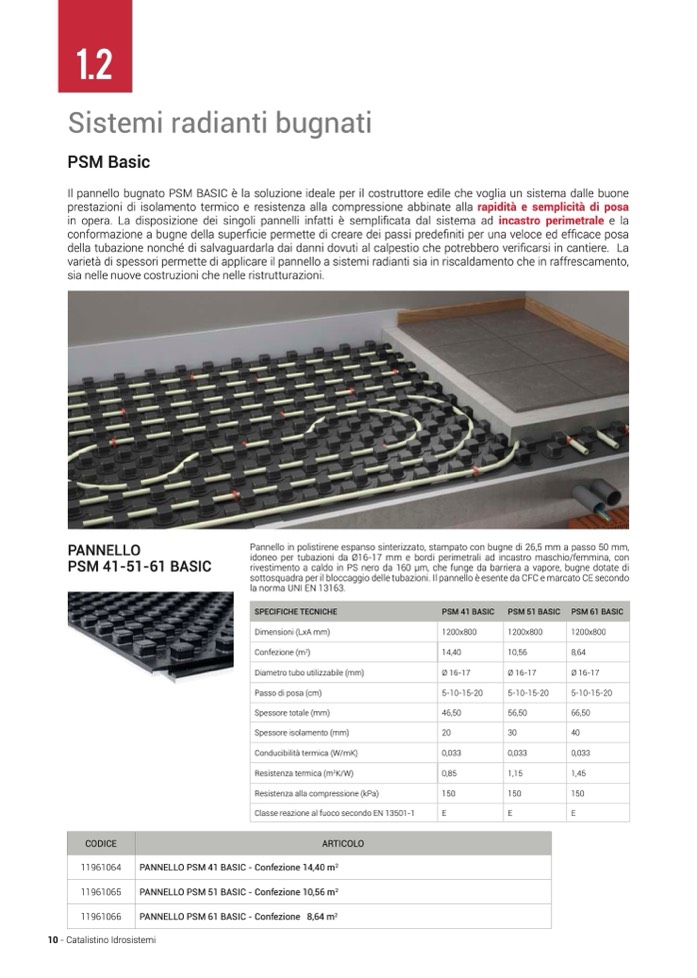

Sistemi radianti bugnati

PSM Basic

Il pannello bugnato PSM BASIC è la soluzione ideale per il costruttore edile che voglia un sistema dalle buone

prestazioni di isolamento termico e resistenza alla compressione abbinate alla rapidità e semplicità di posa

in opera. La disposizione dei singoli pannelli infatti è semplificata dal sistema ad incastro perimetrale e la

conformazione a bugne della superficie permette di creare dei passi predefiniti per una veloce ed efficace posa

della tubazione nonché di salvaguardarla dai danni dovuti al calpestio che potrebbero verificarsi in cantiere. La

varietà di spessori permette di applicare il pannello a sistemi radianti sia in riscaldamento che in raffrescamento,

sia nelle nuove costruzioni che nelle ristrutturazioni.

PANNELLO

PSM 41-51-61 BASIC

Pannello in polistirene espanso sinterizzato, stampato con bugne di 26,5 mm a passo 50 mm,

idoneo per tubazioni da Ø16-17 mm e bordi perimetrali ad incastro maschio/femmina, con

rivestimento a caldo in PS nero da 160 μm, che funge da barriera a vapore, bugne dotate di

sottosquadra per il bloccaggio delle tubazioni. Il pannello è esente da CFC e marcato CE secondo

la norma UNI EN 13163.

SPECIFICHE TECNICHE

PSM 41 BASIC

PSM 51 BASIC

PSM 61 BASIC

Dimensioni (LxA mm)

1200x800

1200x800

1200x800

Confezione (m

2

)

14,40

10,56

8,64

Diametro tubo utilizzabile (mm)

Ø 16-17

Ø 16-17

Ø 16-17

Passo di posa (cm)

5-10-15-20

5-10-15-20

5-10-15-20

Spessore totale (mm)

46,50

56,50

66,50

Spessore isolamento (mm)

20

30

40

Conducibilità termica (W/mK)

0,033

0,033

0,033

Resistenza termica (m

2

K/W)

0,85

1,15

1,45

Resistenza alla compressione (kPa)

150

150

150

Classe reazione al fuoco secondo EN 13501-1

E

E

E

CODICE

ARTICOLO

11961064

PANNELLO PSM 41 BASIC - Confezione 14,40 m

2

11961065

PANNELLO PSM 51 BASIC - Confezione 10,56 m

2

11961066

PANNELLO PSM 61 BASIC - Confezione 8,64 m

2

10 - Catalistino Idrosistemi

1.2
