Idrosistemi

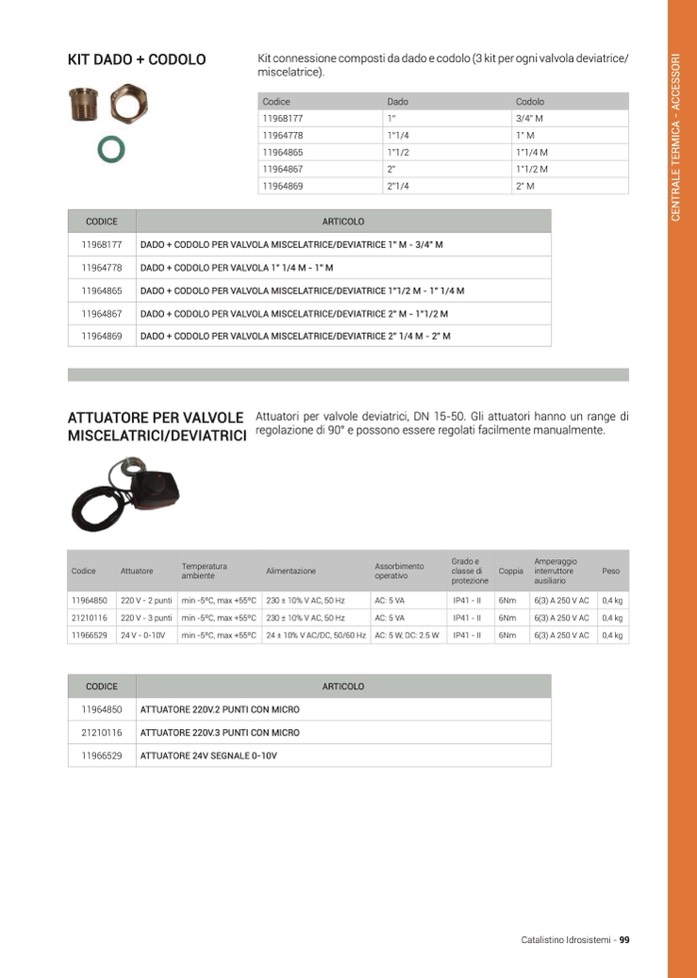

KIT DADO + CODOLO

Kit connessione composti da dado e codolo (3 kit per ogni valvola deviatrice/

miscelatrice).

Codice

Dado

Codolo

11968177

1“

3/4” M

11964778

1“1/4

1” M

11964865

1”1/2

1”1/4 M

11964867

2”

1”1/2 M

11964869

2”1/4

2” M

CODICE

ARTICOLO

11968177

DADO + CODOLO PER VALVOLA MISCELATRICE/DEVIATRICE 1” M - 3/4” M

11964778

DADO + CODOLO PER VALVOLA 1” 1/4 M - 1” M

11964865

DADO + CODOLO PER VALVOLA MISCELATRICE/DEVIATRICE 1”1/2 M - 1” 1/4 M

11964867

DADO + CODOLO PER VALVOLA MISCELATRICE/DEVIATRICE 2” M - 1”1/2 M

11964869

DADO + CODOLO PER VALVOLA MISCELATRICE/DEVIATRICE 2” 1/4 M - 2” M

ATTUATORE PER VALVOLE

MISCELATRICI/DEVIATRICI

Attuatori per valvole deviatrici, DN 15-50. Gli attuatori hanno un range di

regolazione di 90° e possono essere regolati facilmente manualmente.

Codice

Attuatore

Temperatura

ambiente

Alimentazione

Assorbimento

operativo

Grado e

classe di

protezione

Coppia

Amperaggio

interruttore

ausiliario

Peso

11964850

220 V - 2 punti

min -5oC, max +55oC

230 ± 10% V AC, 50 Hz

AC: 5 VA

IP41 - II

6Nm

6(3) A 250 V AC

0,4 kg

21210116

220 V - 3 punti

min -5oC, max +55oC

230 ± 10% V AC, 50 Hz

AC: 5 VA

IP41 - II

6Nm

6(3) A 250 V AC

0,4 kg

11966529

24 V - 0-10V

min -5oC, max +55oC

24 ± 10% V AC/DC, 50/60 Hz

AC: 5 W, DC: 2.5 W

IP41 - II

6Nm

6(3) A 250 V AC

0,4 kg

CODICE

ARTICOLO

11964850

ATTUATORE 220V.2 PUNTI CON MICRO

21210116

ATTUATORE 220V.3 PUNTI CON MICRO

11966529

ATTUATORE 24V SEGNALE 0-10V

Catalistino Idrosistemi - 99
