360°

controllo

sonda

sonda

utilizzo

Dati Tecnici

Solar Controller

Accessori

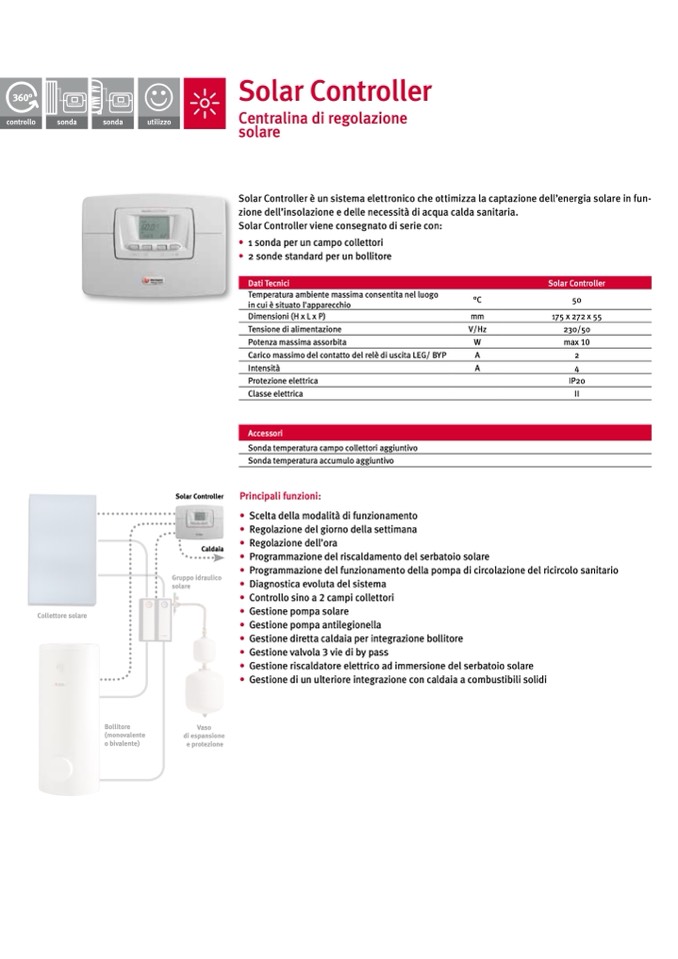

Solar Controller

Centralina di regolazione

solare

Solar Controller è un sistema elettronico che ottimizza la captazione dell’energia solare in fun-

zione dell’insolazione e delle necessità di acqua calda sanitaria.

Solar Controller viene consegnato di serie con:

• 1 sonda per un campo collettori

• 2 sonde standard per un bollitore

Temperatura ambiente massima consentita nel luogo

in cui è situato l’apparecchio

Dimensioni (H x L x P)

mm

Tensione di alimentazione

V/Hz

Potenza massima assorbita

W

Carico massimo del contatto del relè di uscita LEG/ BYP

A

Intensità

A

Protezione elettrica

Classe elettrica

Sonda temperatura campo collettori aggiuntivo

Sonda temperatura accumulo aggiuntivo

Principali funzioni:

°C

50

175 x 272 x 55

230/50

max 10

2

4

IP20

II

Collettore solare

Solar Controller

Caldaia

Gruppo idraulico

solare

Vaso

di espansione

e protezione

• Scelta della modalità di funzionamento

• Regolazione del giorno della settimana

• Regolazione dell’ora

• Programmazione del riscaldamento del serbatoio solare

• Programmazione del funzionamento della pompa di circolazione del ricircolo sanitario

• Diagnostica evoluta del sistema

• Controllo sino a 2 campi collettori

• Gestione pompa solare

• Gestione pompa antilegionella

• Gestione diretta caldaia per integrazione bollitore

• Gestione valvola 3 vie di by pass

• Gestione riscaldatore elettrico ad immersione del serbatoio solare

• Gestione di un ulteriore integrazione con caldaia a combustibili solidi

Bollitore

(monovalente

o bivalente)
