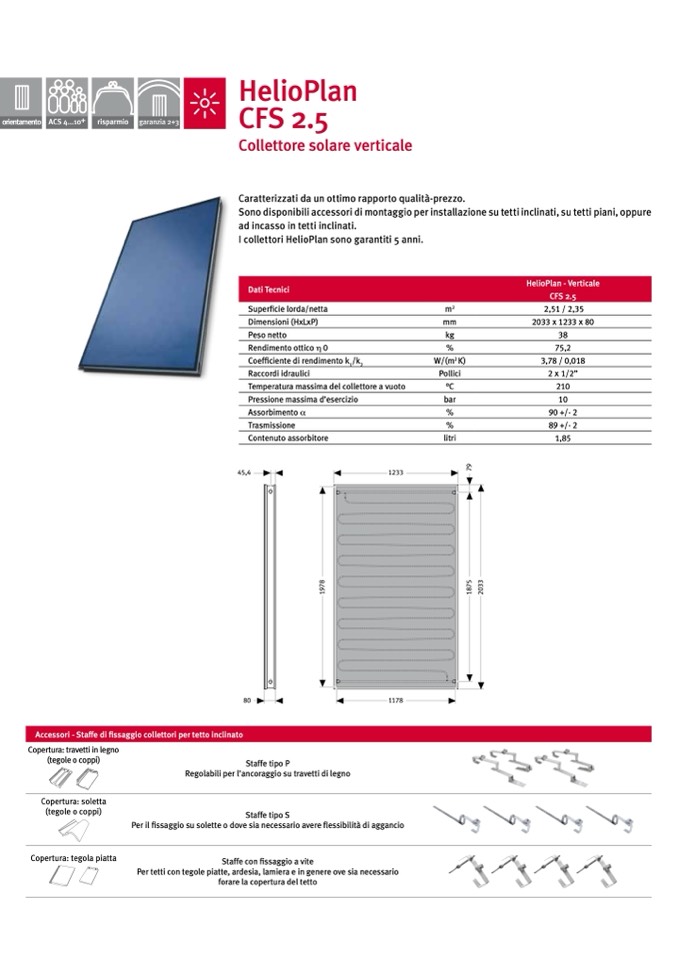

HelioPlan

Caratterizzati da un ottimo rapporto qualità-prezzo.

Sono disponibili accessori di montaggio per installazione su tetti inclinati, su tetti piani, oppure

ad incasso in tetti inclinati.

I collettori HelioPlan sono garantiti 5 anni.

Dati Tecnici

Superficie lorda/netta

Dimensioni (HxLxP)

Peso netto

Rendimento ottico η 0

Coefficiente di rendimento k /k

Raccordi idraulici

Temperatura massima del collettore a vuoto

Pressione massima d’esercizio

Assorbimento α

Trasmissione

Contenuto assorbitore

m

2

mm

kg

%

W/(m

2

K)

Pollici

°C

bar

%

%

litri

1233

HelioPlan - Verticale

CFS 2.5

2,51 / 2,35

2033 x 1233 x 80

38

75,2

3,78 / 0,018

2 x 1/2”

210

10

90 +/- 2

89 +/- 2

1,85

1

9

7

8

1

9

7

8

1

8

7

5

7

9

2

0

3

3

1

8

7

5

7

9

2

0

3

3

Staffe tipo S

Per il fissaggio su solette o dove sia necessario avere flessibilità di aggancio

Staffe con fissaggio a vite

Per tetti con tegole piatte, ardesia, lamiera e in genere ove sia necessario

forare la copertura del tetto
