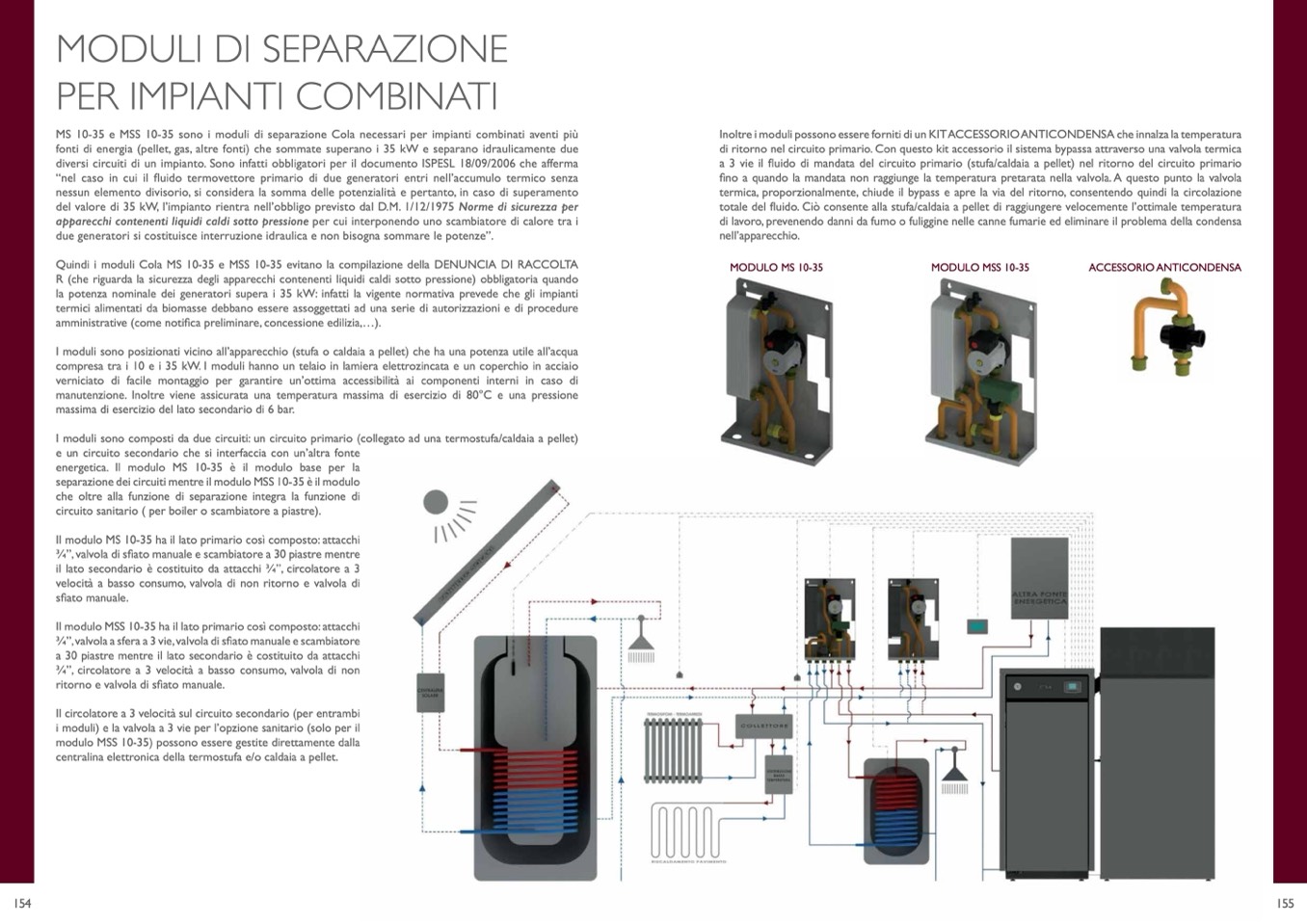

MODULI DI SEPARAZIONE

PER IMPIANTI COMBINATI

MS 10-35 e MSS 10-35 sono i moduli di separazione Cola necessari per impianti combinati aventi più

fonti di energia (pellet, gas, altre fonti) che sommate superano i 35 kW e separano idraulicamente due

diversi circuiti di un impianto. Sono infatti obbligatori per il documento ISPESL 18/09/2006 che afferma

“nel caso in cui il fluido termovettore primario di due generatori entri nell’accumulo termico senza

nessun elemento divisorio, si considera la somma delle potenzialità e pertanto, in caso di superamento

del valore di 35 kW, l’impianto rientra nell’obbligo previsto dal D.M. 1/12/1975 Norme di sicurezza per

apparecchi contenenti liquidi caldi sotto pressione per cui interponendo uno scambiatore di calore tra i

due generatori si costituisce interruzione idraulica e non bisogna sommare le potenze”.

Quindi i moduli Cola MS 10-35 e MSS 10-35 evitano la compilazione della DENUNCIA DI RACCOLTA

R (che riguarda la sicurezza degli apparecchi contenenti liquidi caldi sotto pressione) obbligatoria quando

la potenza nominale dei generatori supera i 35 kW: infatti la vigente normativa prevede che gli impianti

termici alimentati da biomasse debbano essere assoggettati ad una serie di autorizzazioni e di procedure

amministrative (come notifica preliminare, concessione edilizia,...).

I moduli sono posizionati vicino all’apparecchio (stufa o caldaia a pellet) che ha una potenza utile all’acqua

compresa tra i 10 e i 35 kW. I moduli hanno un telaio in lamiera elettrozincata e un coperchio in acciaio

verniciato di facile montaggio per garantire un’ottima accessibilità ai componenti interni in caso di

manutenzione. Inoltre viene assicurata una temperatura massima di esercizio di 80°C e una pressione

massima di esercizio del lato secondario di 6 bar.

I moduli sono composti da due circuiti: un circuito primario (collegato ad una termostufa/caldaia a pellet)

e un circuito secondario che si interfaccia con un’altra fonte

energetica. Il modulo MS 10-35 è il modulo base per la

separazione dei circuiti mentre il modulo MSS 10-35 è il modulo

che oltre alla funzione di separazione integra la funzione di

circuito sanitario ( per boiler o scambiatore a piastre).

Il modulo MS 10-35 ha il lato primario così composto: attacchi

3⁄4”, valvola di sfiato manuale e scambiatore a 30 piastre mentre

il lato secondario è costituito da attacchi 3⁄4”, circolatore a 3

velocità a basso consumo, valvola di non ritorno e valvola di

sfiato manuale.

Il modulo MSS 10-35 ha il lato primario così composto: attacchi

3⁄4”, valvola a sfera a 3 vie, valvola di sfiato manuale e scambiatore

a 30 piastre mentre il lato secondario è costituito da attacchi

3⁄4”, circolatore a 3 velocità a basso consumo, valvola di non

ritorno e valvola di sfiato manuale.

Il circolatore a 3 velocità sul circuito secondario (per entrambi

i moduli) e la valvola a 3 vie per l’opzione sanitario (solo per il

modulo MSS 10-35) possono essere gestite direttamente dalla

centralina elettronica della termostufa e/o caldaia a pellet.

Inoltre i moduli possono essere forniti di un KIT ACCESSORIO ANTICONDENSA che innalza la temperatura

di ritorno nel circuito primario. Con questo kit accessorio il sistema bypassa attraverso una valvola termica

a 3 vie il fluido di mandata del circuito primario (stufa/caldaia a pellet) nel ritorno del circuito primario

fino a quando la mandata non raggiunge la temperatura pretarata nella valvola. A questo punto la valvola

termica, proporzionalmente, chiude il bypass e apre la via del ritorno, consentendo quindi la circolazione

totale del fluido. Ciò consente alla stufa/caldaia a pellet di raggiungere velocemente l’ottimale temperatura

di lavoro, prevenendo danni da fumo o fuliggine nelle canne fumarie ed eliminare il problema della condensa

nell’apparecchio.

MODULO MS 10-35

MODULO MSS 10-35

ACCESSORIO ANTICONDENSA
