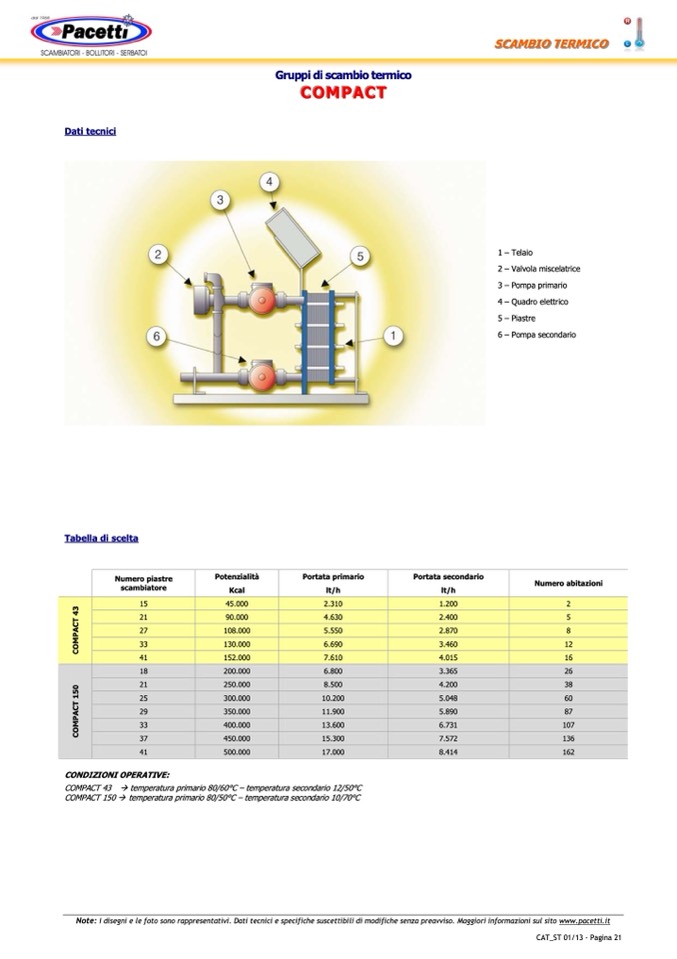

Dati tecnici
Gruppi di scambio termico
COMPACT
COMPACT
SCAMBIO TERMICO
SCAMBIO TERMICO
1 – Telaio
2 – Valvola miscelatrice
3 – Pompa primario
4 – Quadro elettrico
5 – Piastre
6 – Pompa secondario
Tabella di scelta
Numero abitazioni
Numero piastre
scambiatore
Potenzialità
Kcal
Portata primario
lt/h
Portata secondario
lt/h
15
45.000
2.310
1.200
2
21
90.000
4.630
2.400
5
27
108.000
5.550
2.870
8
33
130.000
6.690
3.460
12
41
152.000
7.610
4.015
16
18
200.000
6.800
3.365
26
21
250.000
8.500
4.200
38
25
300.000
10.200
5.048
60
29
350.000
11.900
5.890
87
33
400.000
13.600
6.731
107
37
450.000
15.300
7.572
136
41
500.000
17.000
8.414
162
CONDIZIONI OPERATIVE:
COMPACT 43 � temperatura primario 80/60°C – temperatura secondario 12/50°C
COMPACT 150 � temperatura primario 80/50°C – temperatura secondario 10/70°C
Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
CAT_ST 01/13 - Pagina 21
