PIASTRE GUARNIZIONI

PIASTRE GUARNIZIONI

SCAMBIO TERMICO

SCAMBIO TERMICO

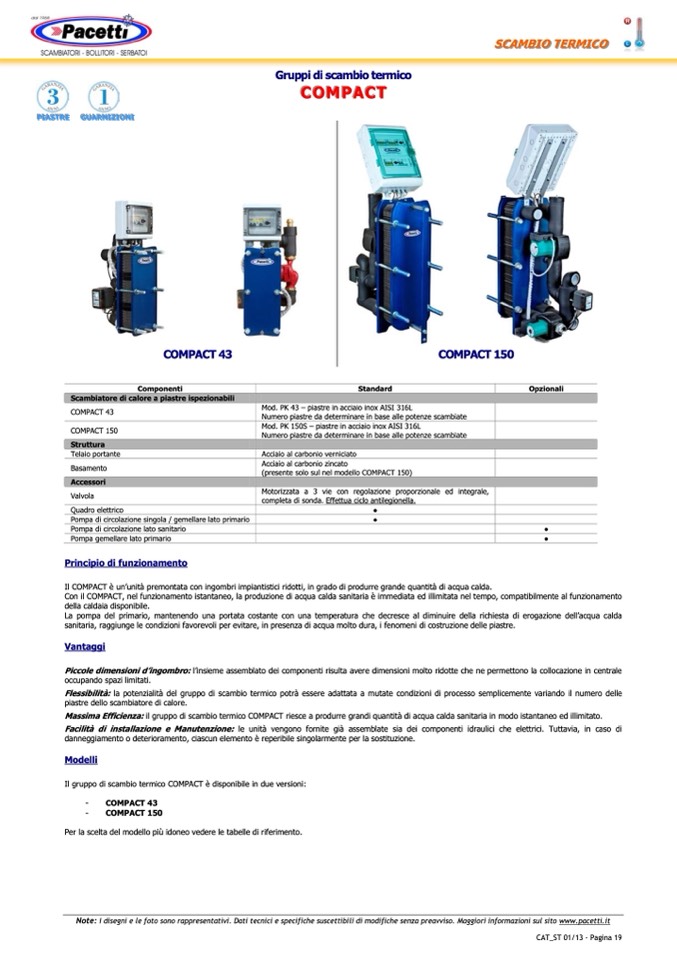

Gruppi di scambio termico

COMPACT

COMPACT

Componenti

Scambiatore di calore a piastre ispezionabili

COMPACT 43

COMPACT 150

Struttura

Telaio portante

Basamento

Accessori

Valvola

Quadro elettrico

Pompa di circolazione singola / gemellare lato primario

Pompa di circolazione lato sanitario

Pompa gemellare lato primario

Principio di funzionamento

Opzionali

●

●

COMPACT 43

COMPACT 150

Mod. PK 43 – piastre in acciaio inox AISI 316L

Numero piastre da determinare in base alle potenze scambiate

Mod. PK 150S – piastre in acciaio inox AISI 316L

Numero piastre da determinare in base alle potenze scambiate

Acciaio al carbonio verniciato

Acciaio al carbonio zincato

(presente solo sul nel modello COMPACT 150)

Motorizzata a 3 vie con regolazione proporzionale ed integrale,

completa di sonda. Effettua ciclo antilegionella.

●

●

Il COMPACT è un’unità premontata con ingombri impiantistici ridotti, in grado di produrre grande quantità di acqua calda.

Con il COMPACT, nel funzionamento istantaneo, la produzione di acqua calda sanitaria è immediata ed illimitata nel tempo, compatibilmente al funzionamento

della caldaia disponibile.

La pompa del primario, mantenendo una portata costante con una temperatura che decresce al diminuire della richiesta di erogazione dell’acqua calda

sanitaria, raggiunge le condizioni favorevoli per evitare, in presenza di acqua molto dura, i fenomeni di costruzione delle piastre.

Vantaggi

Piccole dimensioni d’ingombro: l’insieme assemblato dei componenti risulta avere dimensioni molto ridotte che ne permettono la collocazione in centrale

occupando spazi limitati.

Flessibilità: la potenzialità del gruppo di scambio termico potrà essere adattata a mutate condizioni di processo semplicemente variando il numero delle

piastre dello scambiatore di calore.

Massima Efficienza: il gruppo di scambio termico COMPACT riesce a produrre grandi quantità di acqua calda sanitaria in modo istantaneo ed illimitato.

Facilità di installazione e Manutenzione: le unità vengono fornite già assemblate sia dei componenti idraulici che elettrici. Tuttavia, in caso di

danneggiamento o deterioramento, ciascun elemento è reperibile singolarmente per la sostituzione.

Modelli

Il gruppo di scambio termico COMPACT è disponibile in due versioni:

-

COMPACT 43

-

COMPACT 150

Per la scelta del modello più idoneo vedere le tabelle di riferimento.

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it

CAT_ST 01/13 - Pagina 19
