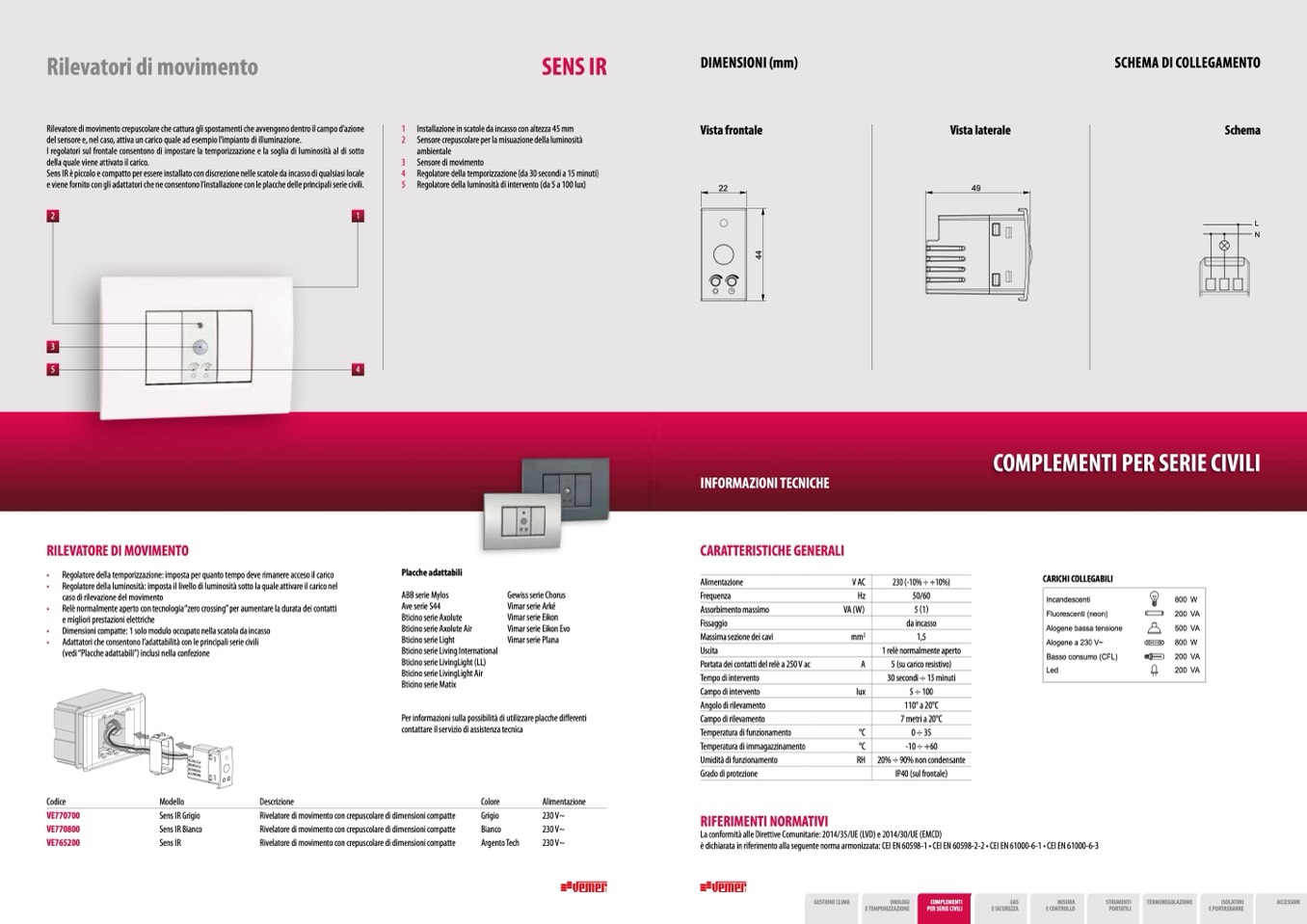

Rilevatori di movimento

SENS IR

1 Installazione in scatole da incasso con altezza 45 mm

2 Sensore crepuscolare per la misuazione della luminosità

ambientale

3 Sensore di movimento

4 Regolatore della temporizzazione (da 30 secondi a 15 minuti)

DIMENSIONI (mm)

Vista frontale

SCHEMA DI COLLEGAMENTO

Schema

Rilevatore di movimento crepuscolare che cattura gli spostamenti che avvengono dentro il campo d’azione

del sensore e, nel caso, attiva un carico quale ad esempio l’impianto di illuminazione.

I regolatori sul frontale consentono di impostare la temporizzazione e la soglia di luminosità al di sotto

della quale viene attivato il carico.

Sens IR è piccolo e compatto per essere installato con discrezione nelle scatole da incasso di qualsiasi locale

e viene fornito con gli adattatori che ne consentono l’installazione con le placche delle principali serie civili.

2

1

3

5

4

RILEVATORE DI MOVIMENTO

• Regolatore della temporizzazione: imposta per quanto tempo deve rimanere acceso il carico

• Regolatore della luminosità: imposta il livello di luminosità sotto la quale attivare il carico nel

caso di rilevazione del movimento

• Relè normalmente aperto con tecnologia “zero crossing” per aumentare la durata dei contatti

e migliori prestazioni elettriche

• Dimensioni compatte: 1 solo modulo occupato nella scatola da incasso

• Adattatori che consentono l’adattabilità con le principali serie civili

(vedi “Placche adattabili”) inclusi nella confezione

Vista laterale

Codice

VE770700

VE770800

VE765200

Modello

Sens IR Grigio

Sens IR Bianco

Sens IR

Descrizione

Rivelatore di movimento con crepuscolare di dimensioni compatte

Rivelatore di movimento con crepuscolare di dimensioni compatte

Rivelatore di movimento con crepuscolare di dimensioni compatte

Colore

Grigio

Bianco

Argento Tech

Alimentazione

230 V~

230 V~

230 V~

182

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alla seguente norma armonizzata: CEI EN 60598-1 • CEI EN 60598-2-2 • CEI EN 61000-6-1 • CEI EN 61000-6-3

5 Regolatore della luminosità di intervento (da 5 a 100 lux)

49

22

49

22

4

4

4

4

Placche adattabili

ABB serie Mylos

Ave serie S44

Bticino serie Axolute

Bticino serie Axolute Air

Bticino serie Light

Bticino serie Living International

Bticino serie LivingLight (LL)

Bticino serie LivingLight Air

Bticino serie Matix

V AC

VA (W)

mm

2

A

lux

°C

°C

RH

CARICHI COLLEGABILI

Per informazioni sulla possibilità di utilizzare placche differenti

contattare il servizio di assistenza tecnica

Gewiss serie Chorus

Vimar serie Arké

Vimar serie Eikon

Vimar serie Eikon Evo

Vimar serie Plana

Assorbimento massimo

Fissaggio

Massima sezione dei cavi

Uscita

Portata dei contatti del relè a 250 V ac

Tempo di intervento

Campo di intervento

Angolo di rilevamento

Campo di rilevamento

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità di funzionamento

Grado di protezione

RIFERIMENTI NORMATIVI

Incandescenti

Fluorescenti (neon)

Alogene bassa tensione

Alogene a 230 V~

Basso consumo (CFL)

Led

800 W

200 VA

500 VA

800 W

200 VA

200 VA

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

COMPLEMENTI PER SERIE CIVILI

Alimentazione

Frequenza

Hz

230 (-10% ÷ +10%)

50/60

5 (1)

da incasso

1,5

1 relè normalmente aperto

5 (su carico resistivo)

30 secondi ÷ 15 minuti

5 ÷ 100

110° a 20°C

7 metri a 20°C

0 ÷ 35

-10 ÷ +60

20% ÷ 90% non condensante

IP40 (sul frontale)

CARICHI COLLEGABILI
