1

6

2

3

4

7

Vitocal 100-S con potenza massima fino a 27

kW (2x 13,5 kW)

_ Pompa di calore split da 12 a 14 kW

_ Ridotti costi di esercizio grazie a COP (A7/

W35) fino a 5,3 ed EER (A35/W18) fino a 5,6

_ Temperatura di mandata fino a 58°C con

-7°C di temperatura esterna

_ Classe di efficienza energetica A+++

Vitodens 200-W da 60 a 80 kW

_ Bruciatore cilindrico MatriX e scambiatore di

calore Inox-Radial in acciaio inossidabile

_ Campo di modulazione fino a 1:5

Vitorondens 200-T tipoBR2A da 50 kW

_ Elevato contenuto d’acqua di 76 litri

_ Bruciatore Vitoflame 300 a fiamma blu

_ Sistema Jetflow per stratificazione acqua

di caldaia

Vitoladens 300-T tipo VW3B da 50 kW

_ Unità compatta a condensazione a gasolio

ad alta efficienza

_ Rendimento fino al 98% (Hs) / 104% (Hi)

_ Superfici "biferrali" collegate direttamente

allo scambiatore di calore Inox-Radial

_ Bruciatore a fiamma blu

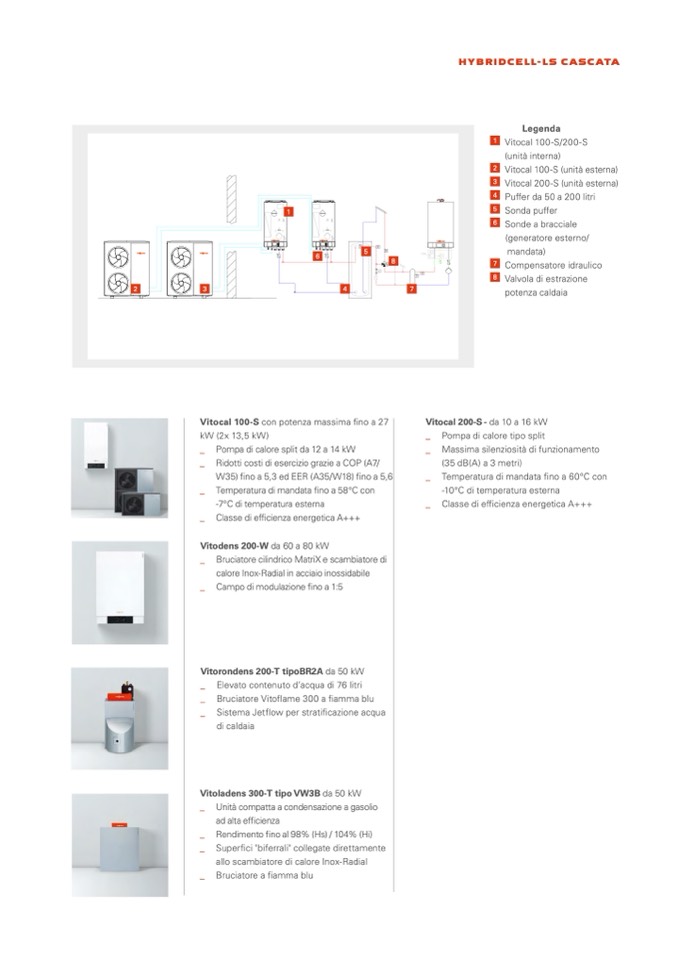

Legenda

1 Vitocal 100-S/200-S

(unità interna)

2 Vitocal 100-S (unità esterna)

3 Vitocal 200-S (unità esterna)

4 Puffer da 50 a 200 litri

5 Sonda puffer

6 Sonde a bracciale

(generatore esterno/

mandata)

7 Compensatore idraulico

8 Valvola di estrazione

potenza caldaia

Vitocal 200-S - da 10 a 16 kW

_ Pompa di calore tipo split

_ Massima silenziosità di funzionamento

(35 dB(A) a 3 metri)

_ Temperatura di mandata fino a 60°C con

-10°C di temperatura esterna

_ Classe di efficienza energetica A+++

5

8

HYBRIDCELL-LS CASCATA
