Vitocal 100-S - fino a 16 kW

_ Pompa di calore split (gas R32 fino a 8 kW)

_ Ridotti costi di esercizio grazie a COP (A7/

W35) fino a 5,3 ed EER (A35/W18) fino a 5,6

_ Temperatura di mandata fino a 58°C con

-7°C di temperatura esterna

_ Classe di efficienza energetica A+++

Vitodens serie 100/200 - fino a 60 kW

_ Bruciatore cilindrico MatriX e scambiatore di

calore Inox-Radial in acciaio inossidabile

_ Elevata resa sanitaria fino 16,7 litri al minuto

_ Campo di modulazione fino a 1:20 (Vitodens

200-W)

Vitorondens 200-T tipoBR2A - fino a 50 kW

_ Elevato contenuto d’acqua fino a 76 litri

_ Bruciatore Vitoflame 300 a fiamma blu

_ Sistema Jetflow per stratificazione acqua

di caldaia

Vitoladens 300-T tipo VW3B - fino a 50 kW

_ Unità compatta a condensazione a gasolio ad

alta efficienza da 12,9 a 50 kW

_ Rendimento fino al 98% (Hs) / 104% (Hi)

_ Superfici “biferrali” collegate direttamente

allo scambiatore di calore Inox-Radial

_ Bruciatore a fiamma blu

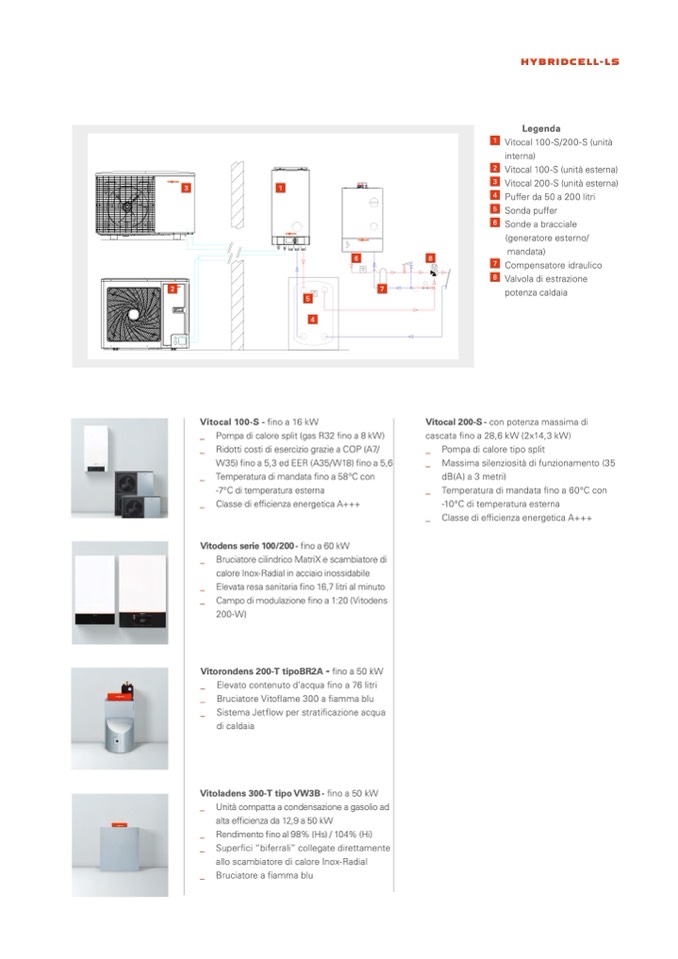

Legenda

1 Vitocal 100-S/200-S (unità

interna)

2 Vitocal 100-S (unità esterna)

3 Vitocal 200-S (unità esterna)

4 Puffer da 50 a 200 litri

5 Sonda puffer

6 Sonde a bracciale

(generatore esterno/

mandata)

7 Compensatore idraulico

8 Valvola di estrazione

potenza caldaia

Vitocal 200-S - con potenza massima di

cascata fino a 28,6 kW (2x14,3 kW)

_ Pompa di calore tipo split

_ Massima silenziosità di funzionamento (35

dB(A) a 3 metri)

_ Temperatura di mandata fino a 60°C con

-10°C di temperatura esterna

_ Classe di efficienza energetica A+++

6

8

HYBRIDCELL-LS
