7

6

5

4

3

2

1

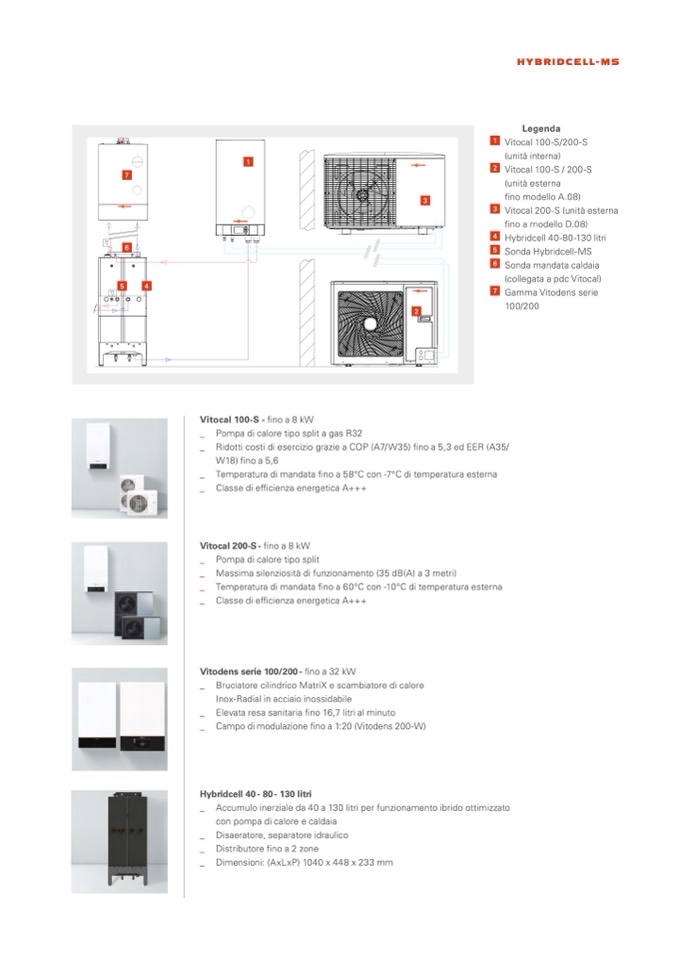

Legenda

1 Vitocal 100-S/200-S

(unità interna)

2 Vitocal 100-S / 200-S

(unità esterna

fino modello A.08)

3 Vitocal 200-S (unità esterna

fino a modello D.08)

4 Hybridcell 40-80-130 litri

5 Sonda Hybridcell-MS

6 Sonda mandata caldaia

(collegata a pdc Vitocal)

7 Gamma Vitodens serie

100/200

Vitocal 100-S - fino a 8 kW

_ Pompa di calore tipo split a gas R32

_ Ridotti costi di esercizio grazie a COP (A7/W35) fino a 5,3 ed EER (A35/

W18) fino a 5,6

_ Temperatura di mandata fino a 58°C con -7°C di temperatura esterna

_ Classe di efficienza energetica A+++

Vitocal 200-S - fino a 8 kW

_ Pompa di calore tipo split

_ Massima silenziosità di funzionamento (35 dB(A) a 3 metri)

_ Temperatura di mandata fino a 60°C con -10°C di temperatura esterna

_ Classe di efficienza energetica A+++

Vitodens serie 100/200 - fino a 32 kW

_ Bruciatore cilindrico MatriX e scambiatore di calore

Inox-Radial in acciaio inossidabile

_ Elevata resa sanitaria fino 16,7 litri al minuto

_ Campo di modulazione fino a 1:20 (Vitodens 200-W)

Hybridcell 40 - 80 - 130 litri

_ Accumulo inerziale da 40 a 130 litri per funzionamento ibrido ottimizzato

con pompa di calore e caldaia

_ Disaeratore, separatore idraulico

_ Distributore fino a 2 zone

_ Dimensioni: (AxLxP) 1040 x 448 x 233 mm

HYBRIDCELL-MS
