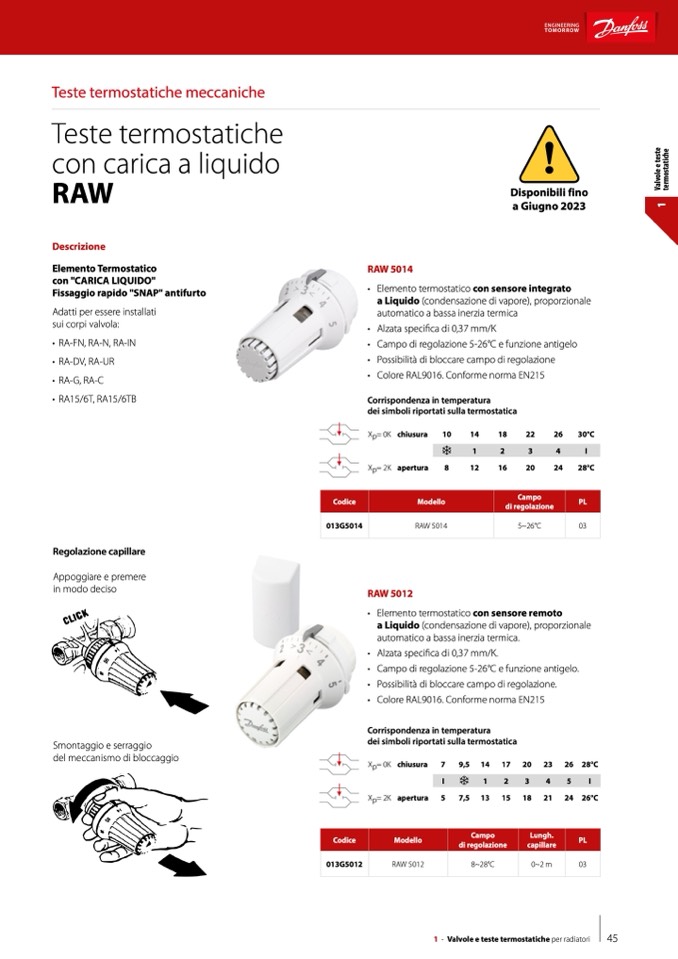

Teste termostatiche meccaniche

Teste termostatiche

con carica a liquido

RAW

Descrizione

Elemento Termostatico

con "CARICA LIQUIDO"

Fissaggio rapido "SNAP" antifurto

Adatti per essere installati

sui corpi valvola:

• RA-FN, RA-N, RA-IN

• RA-DV, RA-UR

• RA-G, RA-C

• RA15/6T, RA15/6TB

Regolazione capillare

Appoggiare e premere

in modo deciso

Disponibili fino

a Giugno 2023

RAW 5014

• Elemento termostatico con sensore integrato

a Liquido (condensazione di vapore), proporzionale

automatico a bassa inerzia termica

• Alzata specifica di 0,37 mm/K

• Campo di regolazione 5-26°C e funzione antigelo

• Possibilità di bloccare campo di regolazione

• Colore RAL9016. Conforme norma EN215

Corrispondenza in temperatura

dei simboli riportati sulla termostatica

Xp= 0K chiusura

Xp= 2K apertura

RAW 5012

10

14

8

12

18

22

16

20

26

30°C

24

28°C

d

1

2

3

4

I

Codice

Modello

Campo

di regolazione

PL

013G5014

RAW 5014

5~26°C

03

• Elemento termostatico con sensore remoto

a Liquido (condensazione di vapore), proporzionale

automatico a bassa inerzia termica.

• Alzata specifica di 0,37 mm/K.

• Campo di regolazione 5-26°C e funzione antigelo.

• Possibilità di bloccare campo di regolazione.

• Colore RAL9016. Conforme norma EN215

Smontaggio e serraggio

del meccanismo di bloccaggio

Corrispondenza in temperatura

dei simboli riportati sulla termostatica

Xp= 0K chiusura

7

9,5 14 17 20

Xp= 2K apertura

5

7,5 13 15 18

23 26 28°C

21 24 26°C

I

d

1

2

3

4

5

I

Codice

Modello

Campo

di regolazione

Lungh.

capillare

PL

013G5012

RAW 5012

8~28°C

0~2 m

03

1 - Valvole e teste termostatiche per radiatori
