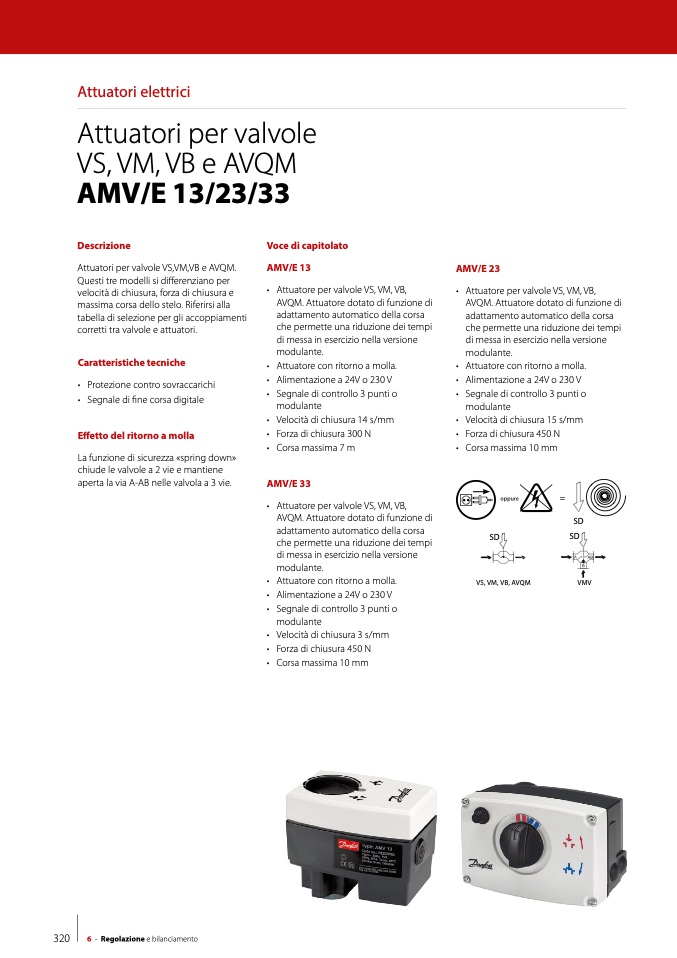

Attuatori elettrici

Attuatori per valvole

VS, VM, VB e AVQM

AMV/E 13/23/33

Descrizione

Attuatori per valvole VS,VM,VB e AVQM.

Questi tre modelli si differenziano per

velocità di chiusura, forza di chiusura e

massima corsa dello stelo. Riferirsi alla

tabella di selezione per gli accoppiamenti

corretti tra valvole e attuatori.

Caratteristiche tecniche

• Protezione contro sovraccarichi

• Segnale di fine corsa digitale

Effetto del ritorno a molla

La funzione di sicurezza «spring down»

chiude le valvole a 2 vie e mantiene

aperta la via A-AB nelle valvola a 3 vie.

Voce di capitolato

AMV/E 13

• Attuatore per valvole VS, VM, VB,

AVQM. Attuatore dotato di funzione di

adattamento automatico della corsa

che permette una riduzione dei tempi

di messa in esercizio nella versione

modulante.

• Attuatore con ritorno a molla.

• Alimentazione a 24V o 230 V

• Segnale di controllo 3 punti o

modulante

• Velocità di chiusura 14 s/mm

• Forza di chiusura 300 N

• Corsa massima 7 m

AMV/E 33

• Attuatore per valvole VS, VM, VB,

AVQM. Attuatore dotato di funzione di

adattamento automatico della corsa

che permette una riduzione dei tempi

di messa in esercizio nella versione

modulante.

• Attuatore con ritorno a molla.

• Alimentazione a 24V o 230 V

• Segnale di controllo 3 punti o

modulante

• Velocità di chiusura 3 s/mm

• Forza di chiusura 450 N

• Corsa massima 10 mm

AMV/E 23

• Attuatore per valvole VS, VM, VB,

AVQM. Attuatore dotato di funzione di

adattamento automatico della corsa

che permette una riduzione dei tempi

di messa in esercizio nella versione

modulante.

• Attuatore con ritorno a molla.

• Alimentazione a 24V o 230 V

• Segnale di controllo 3 punti o

modulante

• Velocità di chiusura 15 s/mm

• Forza di chiusura 450 N

• Corsa massima 10 mm

oppure

SD

=

VMV

SD

SD

VS, VM, VB, AVQM

320

6 - Regolazione e bilanciamento
