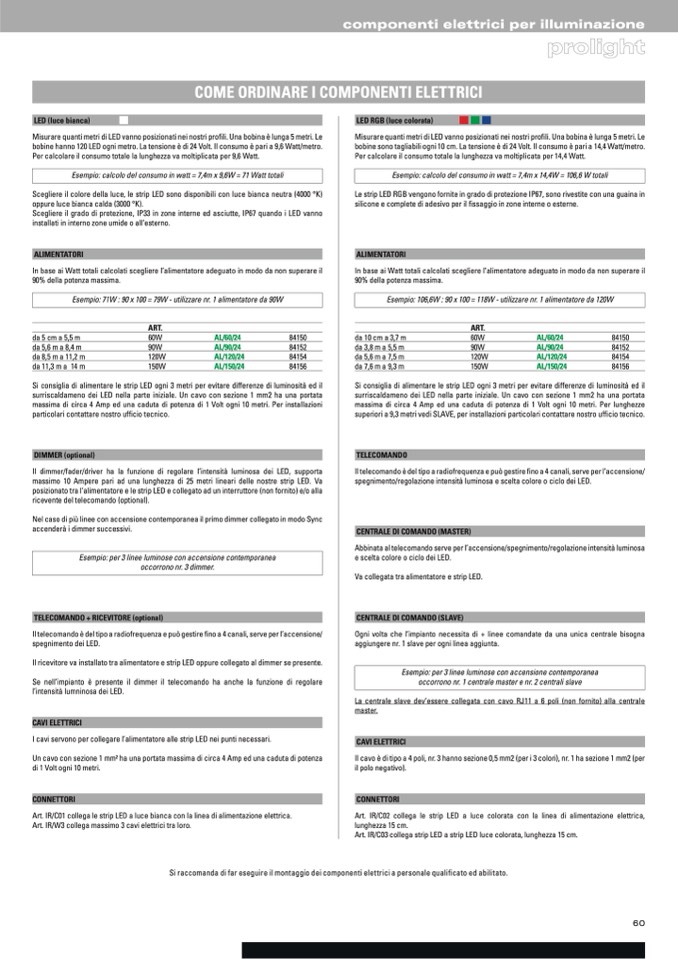

componenti elettrici per illuminazione
prolight
COME ORDINARE I COMPONENTI ELETTRICI
LED (luce bianca)
Misurare quanti metri di LED vanno posizionati nei nostri profili. Una bobina è lunga 5 metri. Le
bobine hanno 120 LED ogni metro. La tensione è di 24 Volt. Il consumo è pari a 9,6 Watt/metro.
Per calcolare il consumo totale la lunghezza va moltiplicata per 9,6 Watt.
Scegliere il colore della luce, le strip LED sono disponibili con luce bianca neutra (4000 °K)
oppure luce bianca calda (3000 °K).
Scegliere il grado di protezione, IP33 in zone interne ed asciutte, IP67 quando i LED vanno
installati in interno zone umide o all’esterno.
ALIMENTATORI
In base ai Watt totali calcolati scegliere l’alimentatore adeguato in modo da non superare il
90% della potenza massima.
LED RGB (luce colorata)
Misurare quanti metri di LED vanno posizionati nei nostri profili. Una bobina è lunga 5 metri. Le
bobine sono tagliabili ogni 10 cm. La tensione è di 24 Volt. Il consumo è pari a 14,4 Watt/metro.
Per calcolare il consumo totale la lunghezza va moltiplicata per 14,4 Watt.
Le strip LED RGB vengono fornite in grado di protezione IP67, sono rivestite con una guaina in
silicone e complete di adesivo per il fissaggio in zone interne o esterne.
ALIMENTATORI
In base ai Watt totali calcolati scegliere l’alimentatore adeguato in modo da non superare il
90% della potenza massima.
Esempio: calcolo del consumo in watt = 7,4m x 9,6W = 71 Watt totali
da5cma5,5m
da5,6ma8,4m
da8,5ma11,2m
da11,3ma 14m
ART.
60W
AL/60/24
84150
90W
AL/90/24
84152
120W
AL/120/24
84154
150W
AL/150/24
84156
da10cma3,7m
da3,8ma5,5m
da5,6ma7,5m
da7,6ma9,3m
ART.
60W
AL/60/24
84150
90W
AL/90/24
84152
120W
AL/120/24
84154
150W
AL/150/24
84156
Si consiglia di alimentare le strip LED ogni 3 metri per evitare differenze di luminosità ed il
surriscaldameno dei LED nella parte iniziale. Un cavo con sezione 1 mm2 ha una portata
massima di circa 4 Amp ed una caduta di potenza di 1 Volt ogni 10 metri. Per installazioni
particolari contattare nostro ufficio tecnico.
DIMMER (optional)
Il dimmer/fader/driver ha la funzione di regolare l’intensità luminosa dei LED, supporta
massimo 10 Ampere pari ad una lunghezza di 25 metri lineari delle nostre strip LED. Va
posizionato tra l’alimentatore e le strip LED e collegato ad un interruttore (non fornito) e/o alla
ricevente del telecomando (optional).
Nel caso di più linee con accensione contemporanea il primo dimmer collegato in modo Sync
accenderà i dimmer successivi.
TELECOMANDO + RICEVITORE (optional)
Il telecomando è del tipo a radiofrequenza e può gestire fino a 4 canali, serve per l’accensione/
spegnimento dei LED.
Il ricevitore va installato tra alimentatore e strip LED oppure collegato al dimmer se presente.
Se nell’impianto è presente il dimmer il telecomando ha anche la funzione di regolare
l’intensità lumninosa dei LED.
CAVI ELETTRICI
I cavi servono per collegare l’alimentatore alle strip LED nei punti necessari.
Un cavo con sezione 1 mm2 ha una portata massima di circa 4 Amp ed una caduta di potenza
di 1 Volt ogni 10 metri.
CONNETTORI
Art. IR/C01 collega le strip LED a luce bianca con la linea di alimentazione elettrica.
Art. IR/W3 collega massimo 3 cavi elettrici tra loro.
Si consiglia di alimentare le strip LED ogni 3 metri per evitare differenze di luminosità ed il
surriscaldameno dei LED nella parte iniziale. Un cavo con sezione 1 mm2 ha una portata
massima di circa 4 Amp ed una caduta di potenza di 1 Volt ogni 10 metri. Per lunghezze
superiori a 9,3 metri vedi SLAVE, per installazioni particolari contattare nostro ufficio tecnico.
TELECOMANDO
Il telecomando è del tipo a radiofrequenza e può gestire fino a 4 canali, serve per l’accensione/
spegnimento/regolazione intensità luminosa e scelta colore o ciclo dei LED.
CENTRALE DI COMANDO (MASTER)
Abbinata al telecomando serve per l’accensione/spegnimento/regolazione intensità luminosa
e scelta colore o ciclo dei LED.
Va collegata tra alimentatore e strip LED.
CENTRALE DI COMANDO (SLAVE)
Ogni volta che l’impianto necessita di + linee comandate da una unica centrale bisogna
aggiungere nr. 1 slave per ogni linea aggiunta.
La centrale slave dev’essere collegata con cavo RJ11 a 6 poli (non fornito) alla centrale
master.
CAVI ELETTRICI
Il cavo è di tipo a 4 poli, nr. 3 hanno sezione 0,5 mm2 (per i 3 colori), nr. 1 ha sezione 1 mm2 (per
il polo negativo).
CONNETTORI
Art. IR/C02 collega le strip LED a luce colorata con la linea di alimentazione elettrica,
lunghezza 15 cm.
Art. IR/C03 collega strip LED a strip LED luce colorata, lunghezza 15 cm.
Esempio: calcolo del consumo in watt = 7,4m x 14,4W = 106,6 W totali
Esempio: 71W : 90 x 100 = 79W - utilizzare nr. 1 alimentatore da 90W
Esempio: 106,6W : 90 x 100 = 118W - utilizzare nr. 1 alimentatore da 120W
Esempio: per 3 linee luminose con accensione contemporanea
occorrono nr. 3 dimmer.
Esempio: per 3 linee luminose con accensione contemporanea
occorrono nr. 1 centrale master e nr. 2 centrali slave
Si raccomanda di far eseguire il montaggio dei componenti elettrici a personale qualificato ed abilitato.
60
