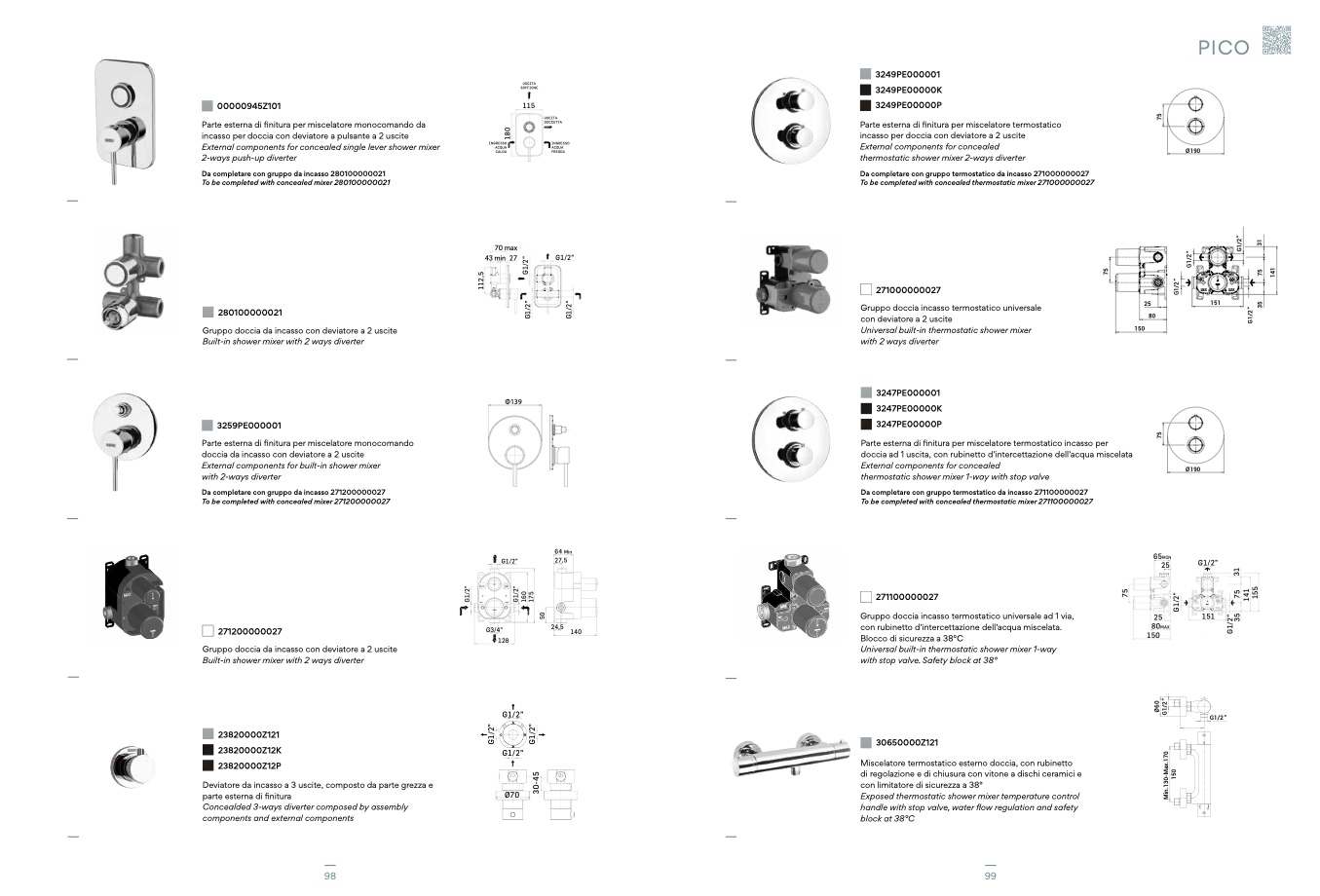

00000945Z101

Parte esterna di finitura per miscelatore monocomando da

incasso per doccia con deviatore a pulsante a 2 uscite

External components for concealed single lever shower mixer

2-ways push-up diverter

Da completare con gruppo da incasso 280100000021

To be completed with concealed mixer 280100000021

280100000021

Gruppo doccia da incasso con deviatore a 2 uscite

Built-in shower mixer with 2 ways diverter

3259PE000001

Parte esterna di finitura per miscelatore monocomando

doccia da incasso con deviatore a 2 uscite

External components for built-in shower mixer

with 2-ways diverter

Da completare con gruppo da incasso 271200000027

To be completed with concealed mixer 271200000027

271200000027

Gruppo doccia da incasso con deviatore a 2 uscite

Built-in shower mixer with 2 ways diverter

23820000Z121

23820000Z12K

23820000Z12P

Deviatore da incasso a 3 uscite, composto da parte grezza e

parte esterna di finitura

Concealded 3-ways diverter composed by assembly

components and external components

INGRESSO

ACQUA

CALDA

70 max

USCITA

SOFFIONE

115

USCITA

SOFFIONE

USCITA

DOCCETTA

INGRESSO

ACQUA

FREDDA

G1/2”

3249PE000001

3249PE00000K

3249PE00000P

Parte esterna di finitura per miscelatore termostatico

incasso per doccia con deviatore a 2 uscite

External components for concealed

thermostatic shower mixer 2-ways diverter

Da completare con gruppo termostatico da incasso 271000000027

To be completed with concealed thermostatic mixer 271000000027

271000000027

Gruppo doccia incasso termostatico universale

con deviatore a 2 uscite

Universal built-in thermostatic shower mixer

with 2 ways diverter

3247PE000001

3247PE00000K

3247PE00000P

Parte esterna di finitura per miscelatore termostatico incasso per

doccia ad 1 uscita, con rubinetto d’intercettazione dell’acqua miscelata

External components for concealed

thermostatic shower mixer 1-way with stop valve

Da completare con gruppo termostatico da incasso 271100000027

To be completed with concealed thermostatic mixer 271100000027

271100000027

Gruppo doccia incasso termostatico universale ad 1 via,

con rubinetto d’intercettazione dell’acqua miscelata.

Blocco di sicurezza a 38°C

Universal built-in thermostatic shower mixer 1-way

with stop valve. Safety block at 38°

30650000Z121

Miscelatore termostatico esterno doccia, con rubinetto

di regolazione e di chiusura con vitone a dischi ceramici e

con limitatore di sicurezza a 38°

Exposed thermostatic shower mixer temperature control

handle with stop valve, water flow regulation and safety

block at 38°C

Ø190

98

99

27

70 max

43 min 27

43 min

INGRESSO

ACQUA

CALDA

115

G1/2”

G3/4”

128

G1/2”

G1/2”

Ø70

64 Min

27,5

24,5

140

65

MIN

25

25

80

MAX

150

G1/2”

151

G1/2 ”

Φ139

USCITA

DOCCETTA

INGRESSO

ACQUA

FREDDA

G1/2”

25

80

150

151

Ø190

PICO

3
