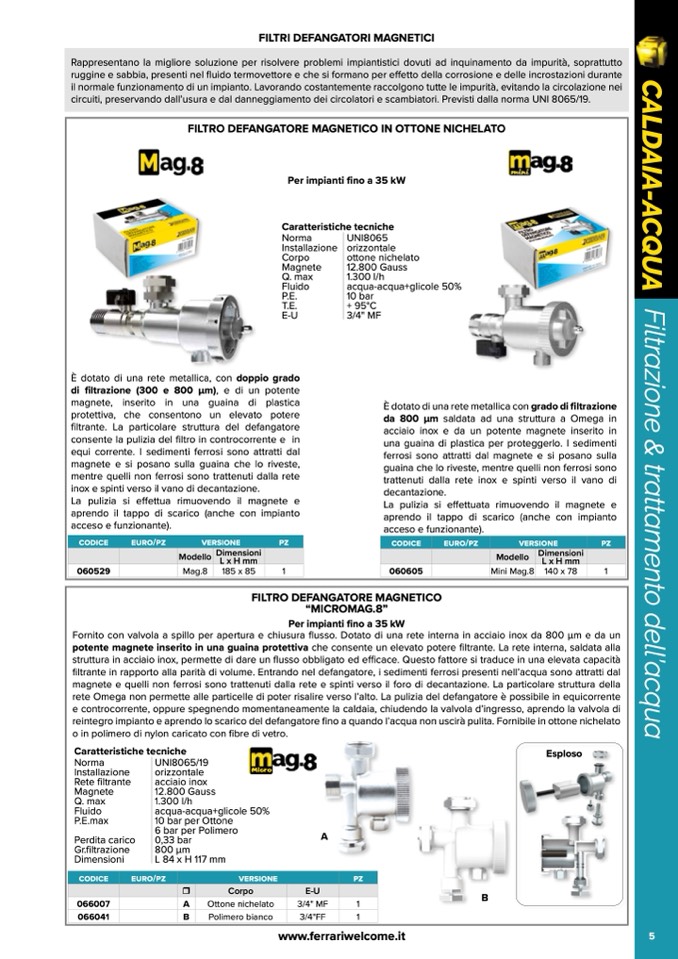

FILTRI DEFANGATORI MAGNETICI
Rappresentano la migliore soluzione per risolvere problemi impiantistici dovuti ad inquinamento da impurità, soprattutto
ruggine e sabbia, presenti nel fluido termovettore e che si formano per effetto della corrosione e delle incrostazioni durante
il normale funzionamento di un impianto. Lavorando costantemente raccolgono tutte le impurità, evitando la circolazione nei
circuiti, preservando dall’usura e dal danneggiamento dei circolatori e scambiatori. Previsti dalla norma UNI 8065/19.
FILTRO DEFANGATORE MAGNETICO IN OTTONE NICHELATO
Per impianti fino a 35 kW
Caratteristiche tecniche
UNI8065
orizzontale
ottone nichelato
12.800 Gauss
1.300 l/h
acqua-acqua+glicole 50%
10 bar
+ 95°C
3/4" MF
Norma
Installazione
Corpo
Magnete
F
i
l
t
r
a
z
i
o
n
e
&
t
r
a
t
t
a
m
e
n
t
o
d
e
l
l
’
a
c
q
u
a
5
È dotato di una rete metallica, con doppio grado
di filtrazione (300 e 800 μm), e di un potente
magnete, inserito in una guaina di plastica
protettiva, che consentono un elevato potere
filtrante. La particolare struttura del defangatore
consente la pulizia del filtro in controcorrente e in
equi corrente. I sedimenti ferrosi sono attratti dal
magnete e si posano sulla guaina che lo riveste,
mentre quelli non ferrosi sono trattenuti dalla rete
inox e spinti verso il vano di decantazione.
La pulizia si effettua rimuovendo il magnete e
aprendo il tappo di scarico (anche con impianto
acceso e funzionante).
È dotato di una rete metallica con grado di filtrazione
da 800 μm saldata ad una struttura a Omega in
acciaio inox e da un potente magnete inserito in
una guaina di plastica per proteggerlo. I sedimenti
ferrosi sono attratti dal magnete e si posano sulla
guaina che lo riveste, mentre quelli non ferrosi sono
trattenuti dalla rete inox e spinti verso il vano di
decantazione.
La pulizia si effettuata rimuovendo il magnete e
aprendo il tappo di scarico (anche con impianto
acceso e funzionante).
codice
euro/pz
versione
Q. max
Fluido
P.E.
T.E.
E-U
pz
Dimensioni
L x H mm
1
codice
060605
euro/pz
Mini Mag.8
versione
Dimensioni
L x H mm
140 x 78
pz
Modello
Modello
060529
Mag.8
1
FILTRO DEFANGATORE MAGNETICO
“MICROMAG.8”
Per impianti fino a 35 kW
Fornito con valvola a spillo per apertura e chiusura flusso. Dotato di una rete interna in acciaio inox da 800 μm e da un
potente magnete inserito in una guaina protettiva che consente un elevato potere filtrante. La rete interna, saldata alla
struttura in acciaio inox, permette di dare un flusso obbligato ed efficace. Questo fattore si traduce in una elevata capacità
filtrante in rapporto alla parità di volume. Entrando nel defangatore, i sedimenti ferrosi presenti nell’acqua sono attratti dal
magnete e quelli non ferrosi sono trattenuti dalla rete e spinti verso il foro di decantazione. La particolare struttura della
rete Omega non permette alle particelle di poter risalire verso l’alto. La pulizia del defangatore è possibile in equicorrente
e controcorrente, oppure spegnendo momentaneamente la caldaia, chiudendo la valvola d’ingresso, aprendo la valvola di
reintegro impianto e aprendo lo scarico del defangatore fino a quando l’acqua non uscirà pulita. Fornibile in ottone nichelato
o in polimero di nylon caricato con fibre di vetro.
Caratteristiche tecniche
Norma
Installazione
Rete filtrante
Magnete
Q. max
Fluido
P.E.max
Perdita carico
Gr.filtrazione
Dimensioni
Esploso
UNI8065/19
orizzontale
acciaio inox
12.800 Gauss
1.300 l/h
acqua-acqua+glicole 50%
10 bar per Ottone
6 bar per Polimero
0,33 bar
800 μm
L 84 x H 117 mm
A
Micro
codice
euro/pz
versione
pz
Corpo
E-U
B
066007
A
Ottone nichelato
3/4" MF
1
066041
B
Polimero bianco
3/4"FF
1
