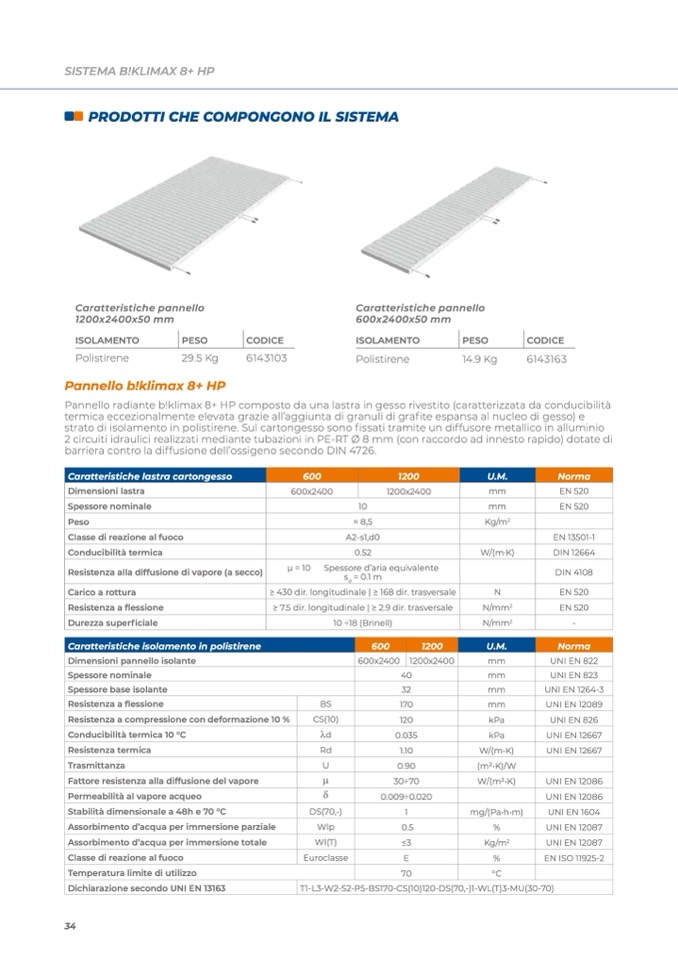

SISTEMA B!KLIMAX 8+ HP

PRODOTTI CHE COMPONGONO IL SISTEMA

Caratteristiche pannello

1200x2400x50 mm

Caratteristiche pannello

600x2400x50 mm

ISOLAMENTO

PESO

Polistirene

14.9 Kg

ISOLAMENTO

Polistirene

PESO

CODICE

29.5 Kg

6143103

CODICE

6143163

Pannello b!klimax 8+ HP

Pannello radiante b!klimax 8+ HP composto da una lastra in gesso rivestito (caratterizzata da conducibilità

termica eccezionalmente elevata grazie all’aggiunta di granuli di grafite espansa al nucleo di gesso) e

strato di isolamento in polistirene. Sul cartongesso sono fissati tramite un diffusore metallico in alluminio

2 circuiti idraulici realizzati mediante tubazioni in PE-RT Ø 8 mm (con raccordo ad innesto rapido) dotate di

barriera contro la diffusione dell’ossigeno secondo DIN 4726.

Caratteristiche lastra cartongesso

600

1200

U.M.

Norma

Dimensioni lastra

600x2400

1200x2400

mm

EN 520

Spessore nominale

10

mm

EN 520

Peso

≈ 8,5

Kg/m

2

Classe di reazione al fuoco

A2-s1,d0

EN 13501-1

Conducibilità termica

0.52

W/(m.K)

DIN 12664

Resistenza alla diffusione di vapore (a secco)

μ = 10 Spessore d’aria equivalente

s

d

= 0.1 m

DIN 4108

Carico a rottura

≥ 430 dir. longitudinale | ≥ 168 dir. trasversale

N

EN 520

Resistenza a flessione

≥ 7.5 dir. longitudinale | ≥ 2.9 dir. trasversale

N/mm

2

EN 520

Durezza superficiale

10 ÷18 (Brinell)

N/mm

2

-

Caratteristiche isolamento in polistirene

600

1200

U.M.

Norma

Dimensioni pannello isolante

600x2400

1200x2400

mm

UNI EN 822

Spessore nominale

40

mm

UNI EN 823

Spessore base isolante

32

mm

UNI EN 1264-3

Resistenza a flessione

BS

170

mm

UNI EN 12089

Resistenza a compressione con deformazione 10 %

CS(10)

120

kPa

UNI EN 826

Conducibilità termica 10 °C

λd

0.035

kPa

UNI EN 12667

Resistenza termica

Rd

1.10

W/(m•K)

UNI EN 12667

Trasmittanza

U

0.90

(m2•K)/W

Fattore resistenza alla diffusione del vapore

μ

30÷70

W/(m2•K)

UNI EN 12086

Permeabilità al vapore acqueo

δ

0.009÷0.020

UNI EN 12086

Stabilità dimensionale a 48h e 70 °C

DS(70,-)

1

mg/(Pa•h•m)

UNI EN 1604

Assorbimento d’acqua per immersione parziale

Wlp

0.5

%

UNI EN 12087

Assorbimento d’acqua per immersione totale

Wl(T)

≤3

Kg/m

2

UNI EN 12087

Classe di reazione al fuoco

Euroclasse

E

%

EN ISO 11925-2

Temperatura limite di utilizzo

70

°C

Dichiarazione secondo UNI EN 13163

T1-L3-W2-S2-P5-BS170-CS(10)120-DS(70,-)1-WL(T)3-MU(30-70)

34
