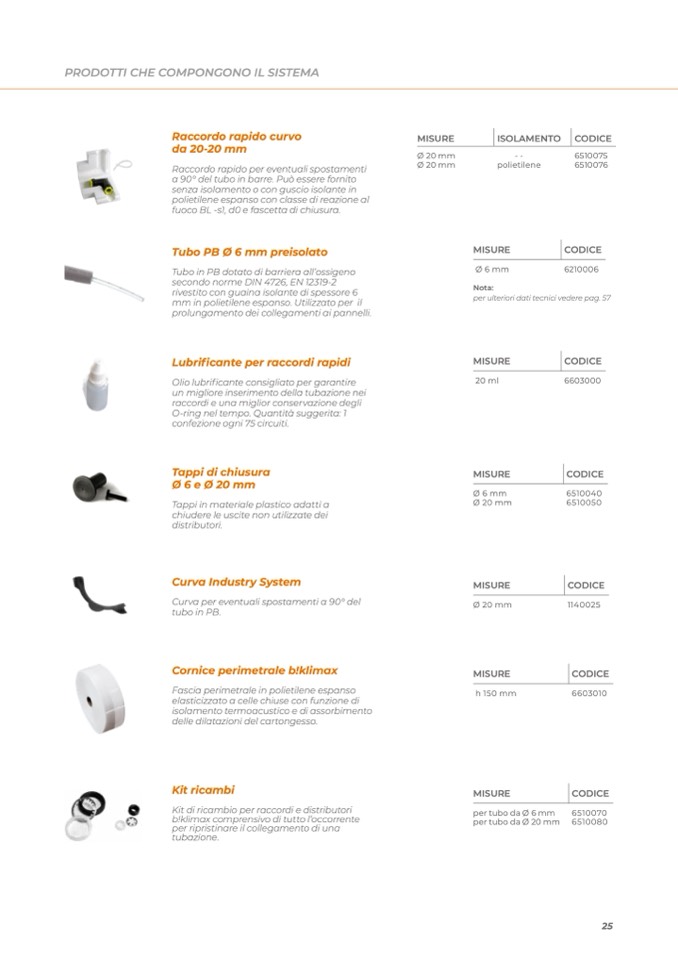

PRODOTTI CHE COMPONGONO IL SISTEMA

Raccordo rapido curvo

da 20-20 mm

Raccordo rapido per eventuali spostamenti

a 90° del tubo in barre. Può essere fornito

senza isolamento o con guscio isolante in

polietilene espanso con classe di reazione al

fuoco BL -s1, d0 e fascetta di chiusura.

Tubo PB Ø 6 mm preisolato

Tubo in PB dotato di barriera all’ossigeno

secondo norme DIN 4726, EN 12319-2

rivestito con guaina isolante di spessore 6

mm in polietilene espanso. Utilizzato per il

prolungamento dei collegamenti ai pannelli.

Lubrificante per raccordi rapidi

Olio lubrificante consigliato per garantire

un migliore inserimento della tubazione nei

raccordi e una miglior conservazione degli

O-ring nel tempo. Quantità suggerita: 1

confezione ogni 75 circuiti.

Tappi di chiusura

Ø 6 e Ø 20 mm

Tappi in materiale plastico adatti a

chiudere le uscite non utilizzate dei

distributori.

Curva Industry System

Curva per eventuali spostamenti a 90° del

tubo in PB.

Cornice perimetrale b!klimax

Fascia perimetrale in polietilene espanso

elasticizzato a celle chiuse con funzione di

isolamento termoacustico e di assorbimento

delle dilatazioni del cartongesso.

Kit ricambi

Kit di ricambio per raccordi e distributori

b!klimax comprensivo di tutto l’occorrente

per ripristinare il collegamento di una

tubazione.

MISURE

Ø 20 mm

Ø 20 mm

ISOLAMENTO

- -

polietilene

MISURE

Ø 6 mm

Nota:

CODICE

6510075

6510076

CODICE

6210006

per ulteriori dati tecnici vedere pag. 57

MISURE

20 ml

MISURE

Ø 6 mm

Ø 20 mm

MISURE

Ø 20 mm

MISURE

h 150 mm

MISURE

per tubo da Ø 6 mm

per tubo da Ø 20 mm

CODICE

6603000

CODICE

6510040

6510050

CODICE

1140025

CODICE

6603010

CODICE

6510070

6510080

25
