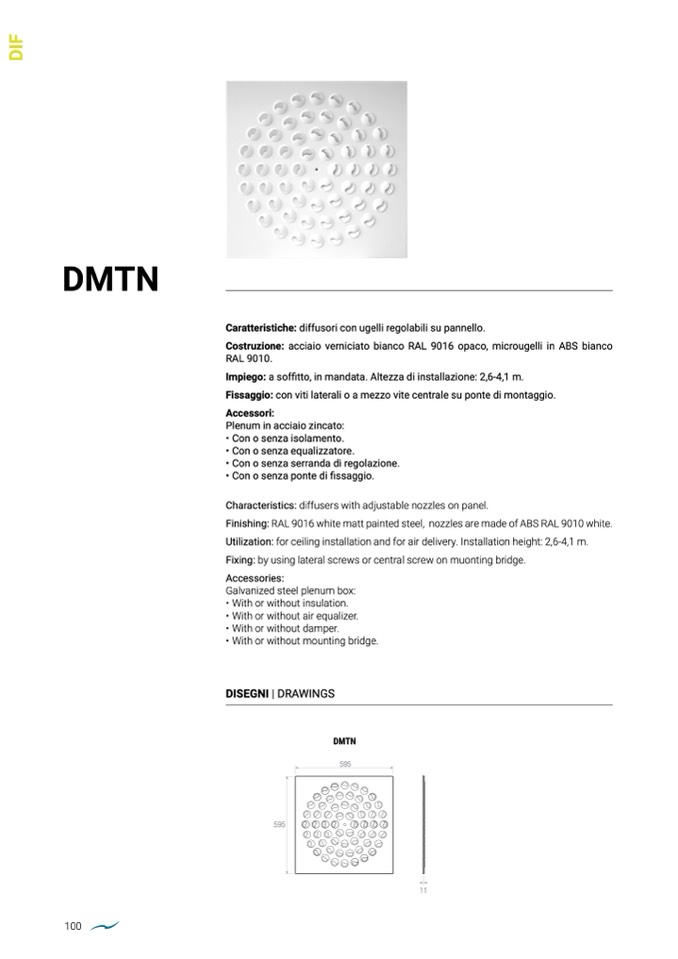

DMTN

100

Caratteristiche: diffusori con ugelli regolabili su pannello.

Costruzione: acciaio verniciato bianco RAL 9016 opaco, microugelli in ABS bianco

RAL 9010.

Impiego: a soffitto, in mandata. Altezza di installazione: 2,6-4,1 m.

Fissaggio: con viti laterali o a mezzo vite centrale su ponte di montaggio.

Accessori:

Plenum in acciaio zincato:

• Con o senza isolamento.

• Con o senza equalizzatore.

• Con o senza serranda di regolazione.

• Con o senza ponte di

fissaggio.

Characteristics: diffusers with adjustable nozzles on panel.

Finishing: RAL 9016 white matt painted steel, nozzles are made of ABS RAL 9010 white.

Utilization: for ceiling installation and for air delivery. Installation height: 2,6-4,1 m.

Fixing: by using lateral screws or central screw on muonting bridge.

Accessories:

Galvanized steel plenum box:

• With or without insulation.

• With or without air equalizer.

• With or without damper.

• With or without mounting bridge.

DISEGNI | DRAWINGS

595

DMTN

595
