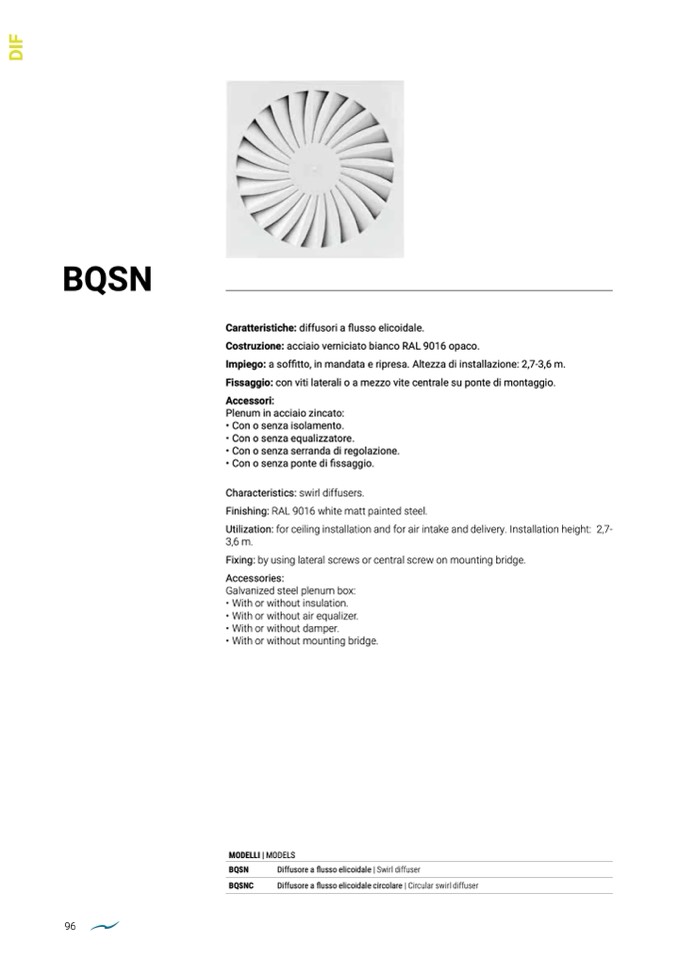

BQSN

96

Caratteristiche: diffusori a flusso elicoidale.

Costruzione: acciaio verniciato bianco RAL 9016 opaco.

Impiego: a soffitto, in mandata e ripresa. Altezza di installazione: 2,7-3,6 m.

Fissaggio: con viti laterali o a mezzo vite centrale su ponte di montaggio.

Accessori:

Plenum in acciaio zincato:

• Con o senza isolamento.

• Con o senza equalizzatore.

• Con o senza serranda di regolazione.

• Con o senza ponte di

fissaggio.

Characteristics: swirl diffusers.

Finishing: RAL 9016 white matt painted steel.

Utilization: for ceiling installation and for air intake and delivery. Installation height: 2,7-

3,6 m.

Fixing: by using lateral screws or central screw on mounting bridge.

Accessories:

Galvanized steel plenum box:

• With or without insulation.

• With or without air equalizer.

• With or without damper.

• With or without mounting bridge.

MODELLI | MODELS

BQSN

Diffusore a

flusso elicoidale | Swirl diffuser

BQSNC

Diffusore a

flusso elicoidale circolare | Circular swirl diffuser
