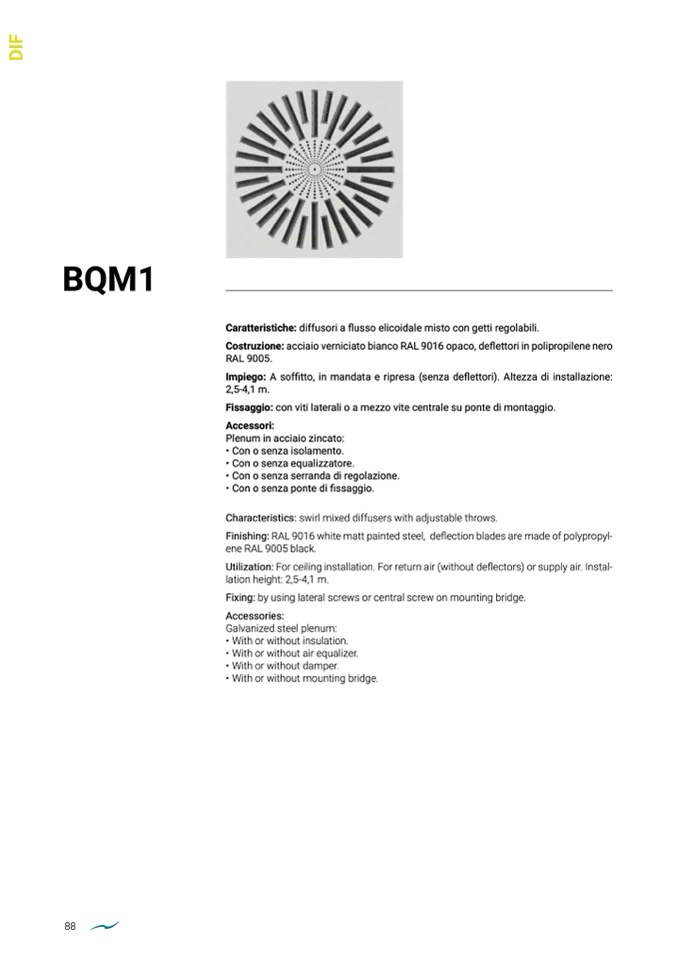

BQM1

Caratteristiche: diffusori a flusso elicoidale misto con getti regolabili.

Costruzione: acciaio verniciato bianco RAL 9016 opaco, de

flettori in polipropilene nero

RAL 9005.

Impiego: A sof

fitto, in mandata e ripresa (senza de

flettori). Altezza di installazione:

2,5-4,1 m.

Fissaggio: con viti laterali o a mezzo vite centrale su ponte di montaggio.

Accessori:

Plenum in acciaio zincato:

• Con o senza isolamento.

• Con o senza equalizzatore.

• Con o senza serranda di regolazione.

• Con o senza ponte di

fissaggio.

Characteristics: swirl mixed diffusers with adjustable throws.

Finishing: RAL 9016 white matt painted steel, deflection blades are made of polypropyl-

ene RAL 9005 black.

Utilization: For ceiling installation. For return air (without deflectors) or supply air. Instal-

lation height: 2,5-4,1 m.

Fixing: by using lateral screws or central screw on mounting bridge.

Accessories:

Galvanized steel plenum:

• With or without insulation.

• With or without air equalizer.

• With or without damper.

• With or without mounting bridge.
