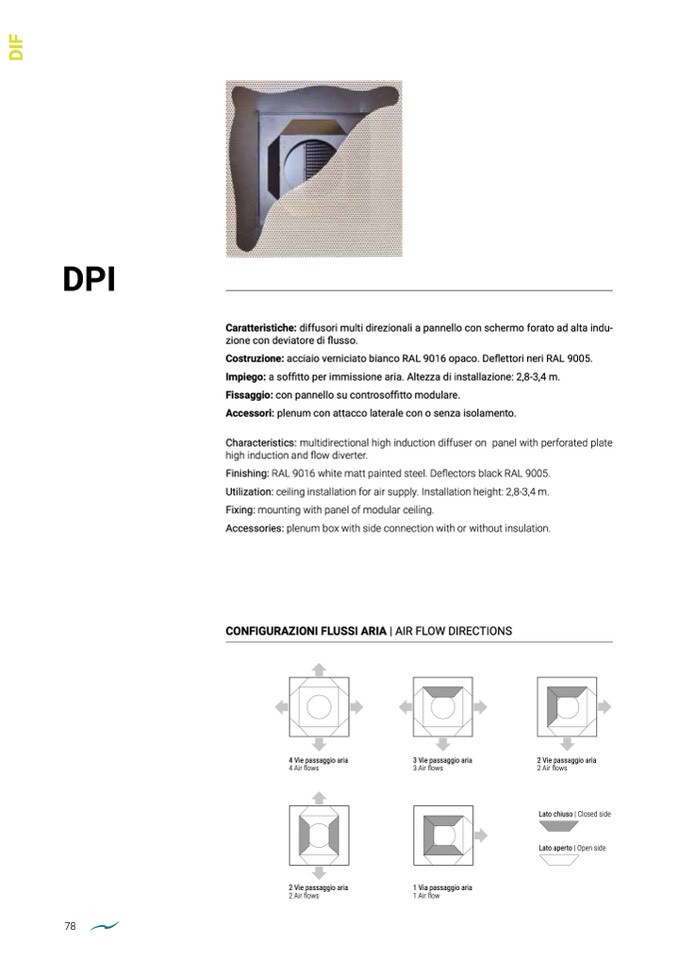

DPI

78

Caratteristiche: diffusori multi direzionali a pannello con schermo forato ad alta indu-

zione con deviatore di flusso.

Costruzione: acciaio verniciato bianco RAL 9016 opaco. Deflettori neri RAL 9005.

Impiego: a soffitto per immissione aria. Altezza di installazione: 2,8-3,4 m.

Fissaggio: con pannello su controsof

fitto modulare.

Accessori: plenum con attacco laterale con o senza isolamento.

Characteristics: multidirectional high induction diffuser on panel with perforated plate

high induction and flow diverter.

Finishing: RAL 9016 white matt painted steel. Deflectors black RAL 9005.

Utilization: ceiling installation for air supply. Installation height: 2,8-3,4 m.

Fixing: mounting with panel of modular ceiling.

Accessories: plenum box with side connection with or without insulation.

CONFIGURAZIONI FLUSSI ARIA | AIR FLOW DIRECTIONS

2 Vie passaggio aria

1 Via passaggio aria

2 Air flows

1 Air

flow

4 Vie passaggio aria

3 Vie passaggio aria

2 Vie passaggio aria

4 Air flows

3 Air

flows

2 Air

flows

Lato chiuso | Closed side

Lato aperto | Open side
