D

I

F

DP

76

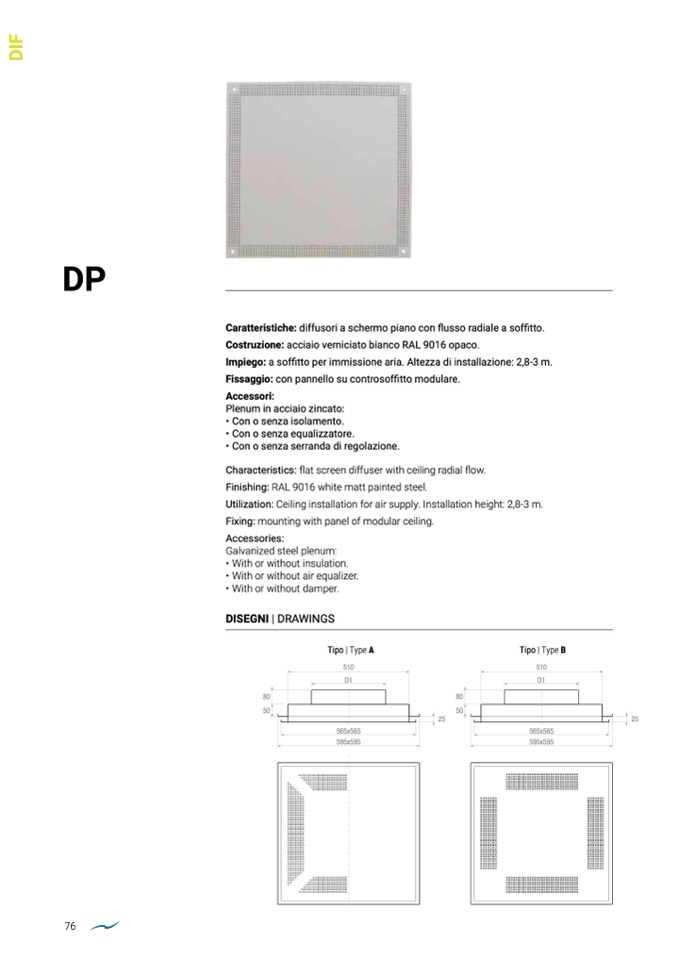

Caratteristiche: diffusori a schermo piano con

flusso radiale a soffitto.

Costruzione: acciaio verniciato bianco RAL 9016 opaco.

Impiego: a soffitto per immissione aria. Altezza di installazione: 2,8-3 m.

Fissaggio: con pannello su controsof

fitto modulare.

Accessori:

Plenum in acciaio zincato:

• Con o senza isolamento.

• Con o senza equalizzatore.

• Con o senza serranda di regolazione.

Characteristics:

flat screen diffuser with ceiling radial flow.

Finishing: RAL 9016 white matt painted steel.

Utilization: Ceiling installation for air supply. Installation height: 2,8-3 m.

Fixing: mounting with panel of modular ceiling.

Accessories:

Galvanized steel plenum:

• With or without insulation.

• With or without air equalizer.

• With or without damper.

DISEGNI | DRAWINGS

80

50

80

50

Tipo | Type A

510

Tipo | Type B

510

25

25

D1

565x565

595x595

D1

565x565

595x595
