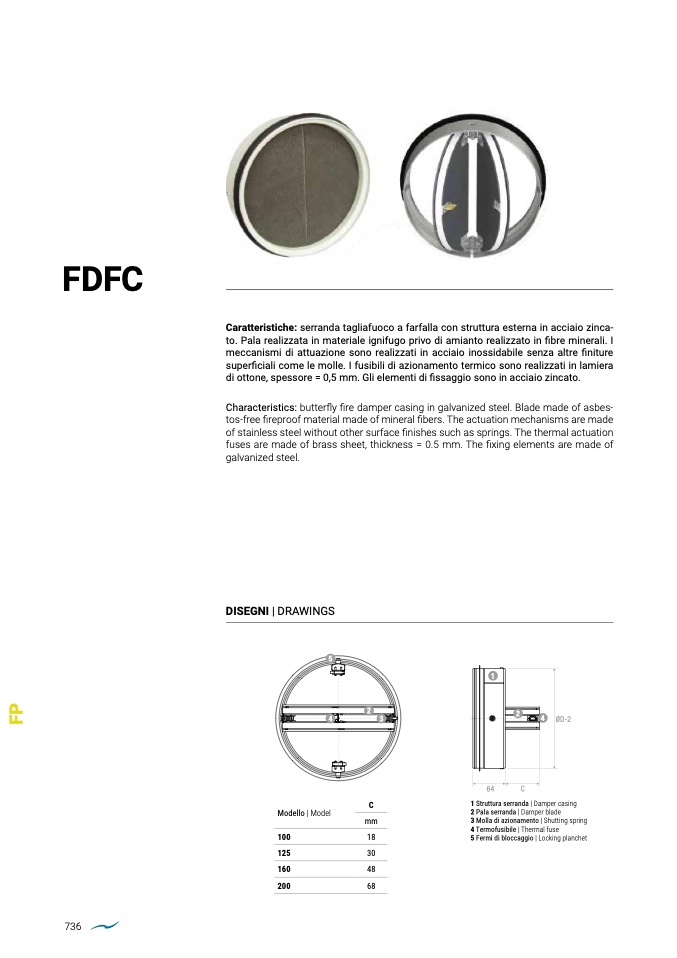

FDFC

736

Caratteristiche: serranda tagliafuoco a farfalla con struttura esterna in acciaio zinca-

to. Pala realizzata in materiale ignifugo privo di amianto realizzato in

fibre minerali. I

meccanismi di attuazione sono realizzati in acciaio inossidabile senza altre

finiture

super

ficiali come le molle. I fusibili di azionamento termico sono realizzati in lamiera

di ottone, spessore = 0,5 mm. Gli elementi di fissaggio sono in acciaio zincato.

Characteristics: butterfly fire damper casing in galvanized steel. Blade made of asbes-

tos-free fireproof material made of mineral

fibers. The actuation mechanisms are made

of stainless steel without other surface

finishes such as springs. The thermal actuation

fuses are made of brass sheet, thickness = 0.5 mm. The fixing elements are made of

galvanized steel.

DISEGNI | DRAWINGS

5

1

2

4

3

ØD-2

C

mm

100

18

125

30

160

48

200

68

64

C

1 Struttura serranda | Damper casing

2 Pala serranda | Damper blade

3 Molla di azionamento | Shutting spring

4 Termofusibile | Thermal fuse

5 Fermi di bloccaggio | Locking planchet

Modello | Model

4

2

F

P
