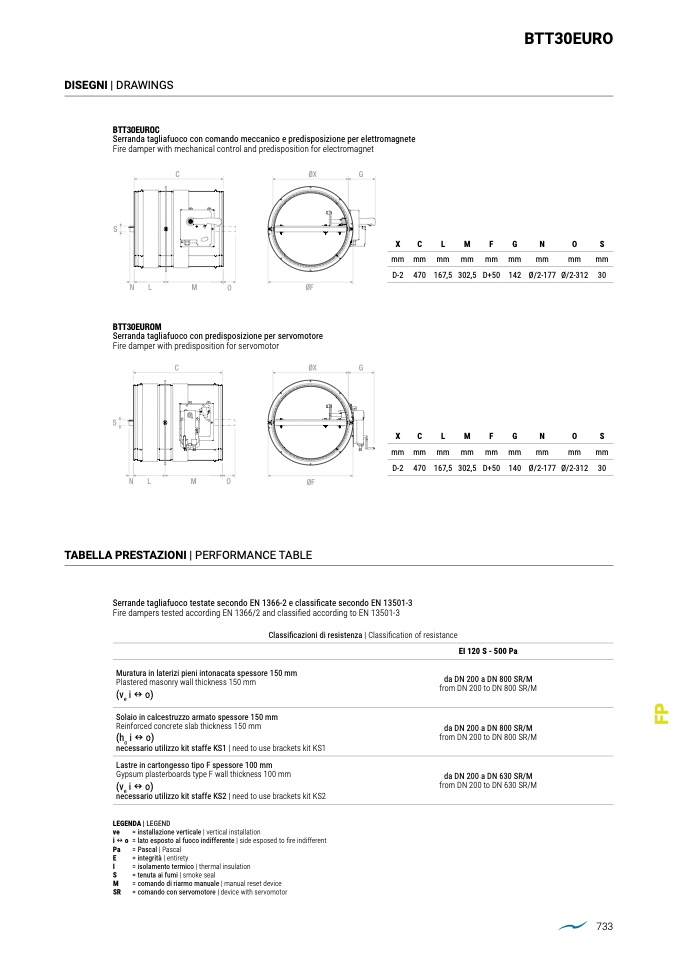

DISEGNI | DRAWINGS

S

S

S

S

BTT30EUROC

Serranda tagliafuoco con comando meccanico e predisposizione per elettromagnete

Fire damper with mechanical control and predisposition for electromagnet

C

C

ØX

ØX

G

G

ØF

ØF

N

LN

L

M

M O

O

BTT30EUROM

Serranda tagliafuoco con predisposizione per servomotore

Fire damper with predisposition for servomotor

C

C

ØX ØX

G

G

ØF ØF

N

LN

L

M

M O

O

TABELLA PRESTAZIONI | PERFORMANCE TABLE

Serrande tagliafuoco testate secondo EN 1366-2 e classi

ficate secondo EN 13501-3

Fire dampers tested according EN 1366/2 and classified according to EN 13501-3

Classificazioni di resistenza | Classification of resistance

EI 120 S - 500 Pa

Muratura in laterizi pieni intonacata spessore 150 mm

Plastered masonry wall thickness 150 mm

(v

e

io)

Solaio in calcestruzzo armato spessore 150 mm

Reinforced concrete slab thickness 150 mm

(h

o

io)

necessario utilizzo kit staffe KS1 | need to use brackets kit KS1

Lastre in cartongesso tipo F spessore 100 mm

Gypsum plasterboards type F wall thickness 100 mm

(v

e

io)

necessario utilizzo kit staffe KS2 | need to use brackets kit KS2

LEGENDA | LEGEND

ve

= installazione verticale | vertical installation

i  o

= lato esposto al fuoco indifferente | side esposed to fire indifferent

Pa

= Pascal | Pascal

E

= integrità | entirety

I

= isolamento termico | thermal insulation

S

= tenuta ai fumi | smoke seal

M

= comando di riarmo manuale | manual reset device

SR

= comando con servomotore | device with servomotor

da DN 200 a DN 800 SR/M

from DN 200 to DN 800 SR/M

da DN 200 a DN 800 SR/M

from DN 200 to DN 800 SR/M

da DN 200 a DN 630 SR/M

from DN 200 to DN 630 SR/M

P

X

C

L

M

F

G

N

O

S

mm mm mm mm mm mm mm

mm mm

D-2 470 167,5 302,5 D+50 142 Ø/2-177 Ø/2-312 30

X

C

L

M

F

G

N

O

S

mm mm mm mm mm mm mm

mm mm

D-2 470 167,5 302,5 D+50 140 Ø/2-177 Ø/2-312 30

BTT30EURO

733
