D

I

F

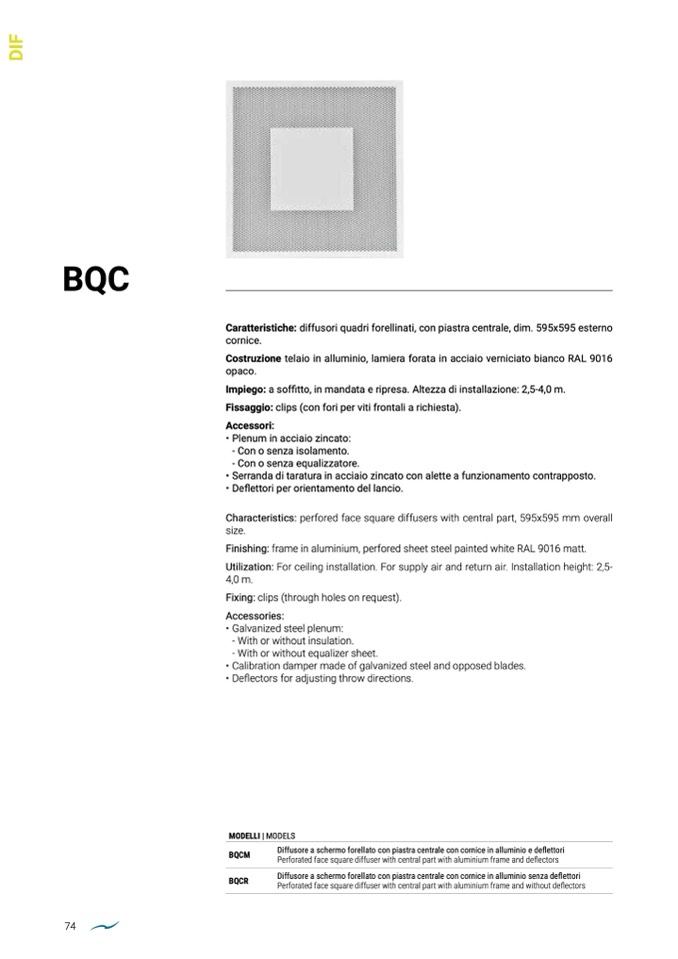

BQC

Caratteristiche: diffusori quadri forellinati, con piastra centrale, dim. 595x595 esterno

cornice.

Costruzione telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9016

opaco.

Impiego: a soffitto, in mandata e ripresa. Altezza di installazione: 2,5-4,0 m.

Fissaggio: clips (con fori per viti frontali a richiesta).

Accessori:

• Plenum in acciaio zincato:

- Con o senza isolamento.

- Con o senza equalizzatore.

• Serranda di taratura in acciaio zincato con alette a funzionamento contrapposto.

• De

flettori per orientamento del lancio.

Characteristics: perfored face square diffusers with central part, 595x595 mm overall

size.

Finishing: frame in aluminium, perfored sheet steel painted white RAL 9016 matt.

Utilization: For ceiling installation. For supply air and return air. Installation height: 2,5-

4,0 m.

Fixing: clips (through holes on request).

Accessories:

• Galvanized steel plenum:

- With or without insulation.

- With or without equalizer sheet.

• Calibration damper made of galvanized steel and opposed blades.

• Deflectors for adjusting throw directions.

74

MODELLI | MODELS

BQCM

BQCR

Diffusore a schermo forellato con piastra centrale con cornice in alluminio e deflettori

Perforated face square diffuser with central part with aluminium frame and de

flectors

Diffusore a schermo forellato con piastra centrale con cornice in alluminio senza deflettori

Perforated face square diffuser with central part with aluminium frame and without deflectors
