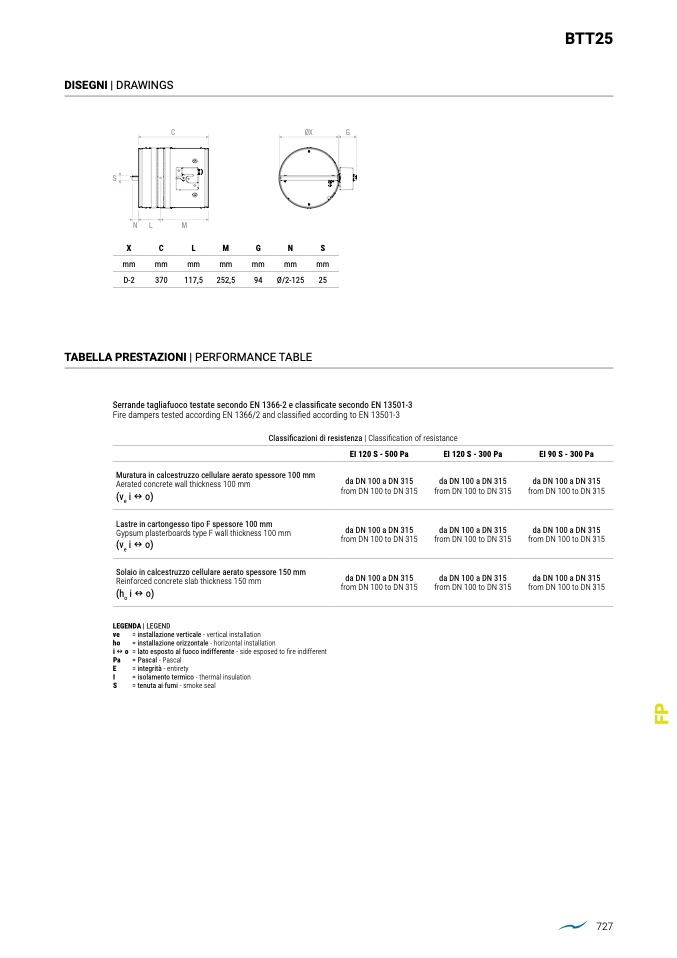

DISEGNI | DRAWINGS

C

Ø

X

G

S

N

L

M

X

C

L

M

G

N

S

mm

mm

mm

mm

mm

mm

mm

D-2

370

117,5 252,5

94 Ø/2-125 25

TABELLA PRESTAZIONI | PERFORMANCE TABLE

Serrande tagliafuoco testate secondo EN 1366-2 e classi

ficate secondo EN 13501-3

Fire dampers tested according EN 1366/2 and classified according to EN 13501-3

Classificazioni di resistenza | Classification of resistance

Muratura in calcestruzzo cellulare aerato spessore 100 mm

Aerated concrete wall thickness 100 mm

(v

e

io)

Lastre in cartongesso tipo F spessore 100 mm

Gypsum plasterboards type F wall thickness 100 mm

(v

e

io)

Solaio in calcestruzzo cellulare aerato spessore 150 mm

Reinforced concrete slab thickness 150 mm

(h

o

io)

LEGENDA | LEGEND

EI 120 S - 500 Pa

da DN 100 a DN 315

from DN 100 to DN 315

da DN 100 a DN 315

from DN 100 to DN 315

da DN 100 a DN 315

from DN 100 to DN 315

EI 120 S - 300 Pa

da DN 100 a DN 315

from DN 100 to DN 315

da DN 100 a DN 315

from DN 100 to DN 315

da DN 100 a DN 315

from DN 100 to DN 315

EI 90 S - 300 Pa

da DN 100 a DN 315

from DN 100 to DN 315

da DN 100 a DN 315

from DN 100 to DN 315

da DN 100 a DN 315

from DN 100 to DN 315

ve

ho

i  o

Pa

E

I

S

= installazione verticale - vertical installation

= installazione orizzontale - horizontal installation

= lato esposto al fuoco indifferente - side esposed to fire indifferent

= Pascal - Pascal

= integrità - entirety

= isolamento termico - thermal insulation

= tenuta ai fumi - smoke seal

BTT25
