F

I

D

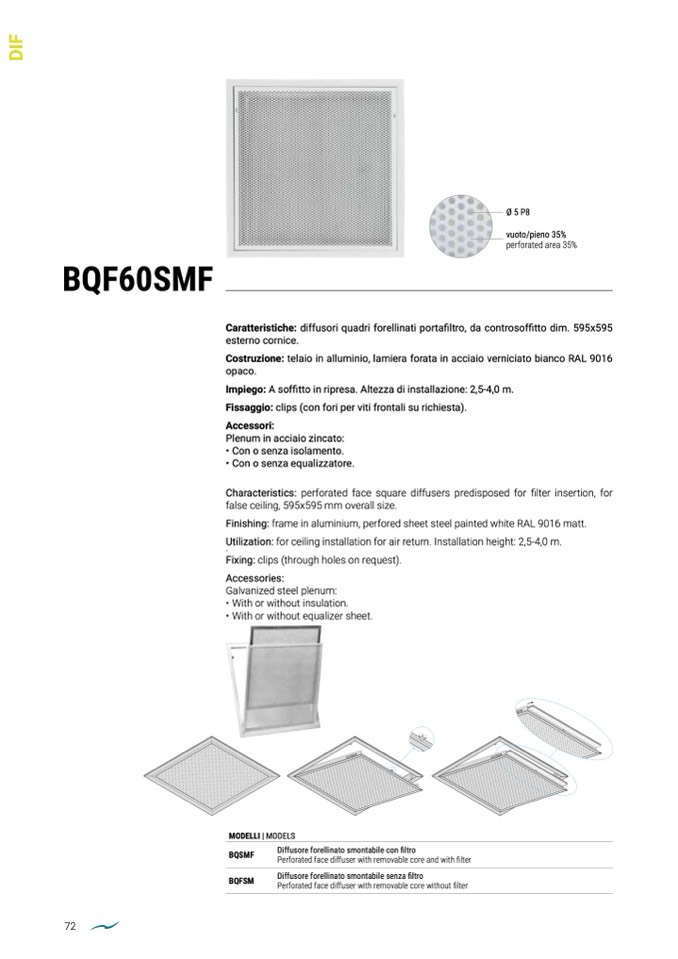

BQF60SMF

72

Caratteristiche: diffusori quadri forellinati portafiltro, da controsof

fitto dim. 595x595

esterno cornice.

Costruzione: telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9016

opaco.

Impiego: A sof

fitto in ripresa. Altezza di installazione: 2,5-4,0 m.

Fissaggio: clips (con fori per viti frontali su richiesta).

Accessori:

Plenum in acciaio zincato:

• Con o senza isolamento.

• Con o senza equalizzatore.

Characteristics: perforated face square diffusers predisposed for filter insertion, for

false ceiling, 595x595 mm overall size.

Finishing: frame in aluminium, perfored sheet steel painted white RAL 9016 matt.

Utilization: for ceiling installation for air return. Installation height: 2,5-4,0 m.

.

Fixing: clips (through holes on request).

Accessories:

Galvanized steel plenum:

• With or without insulation.

• With or without equalizer sheet.

MODELLI | MODELS

BQSMF

BQFSM

Diffusore forellinato smontabile con

filtro

Perforated face diffuser with removable core and with

filter

Diffusore forellinato smontabile senza filtro

Perforated face diffuser with removable core without filter

Ø 5 P8

vuoto/pieno 35%

perforated area 35%
