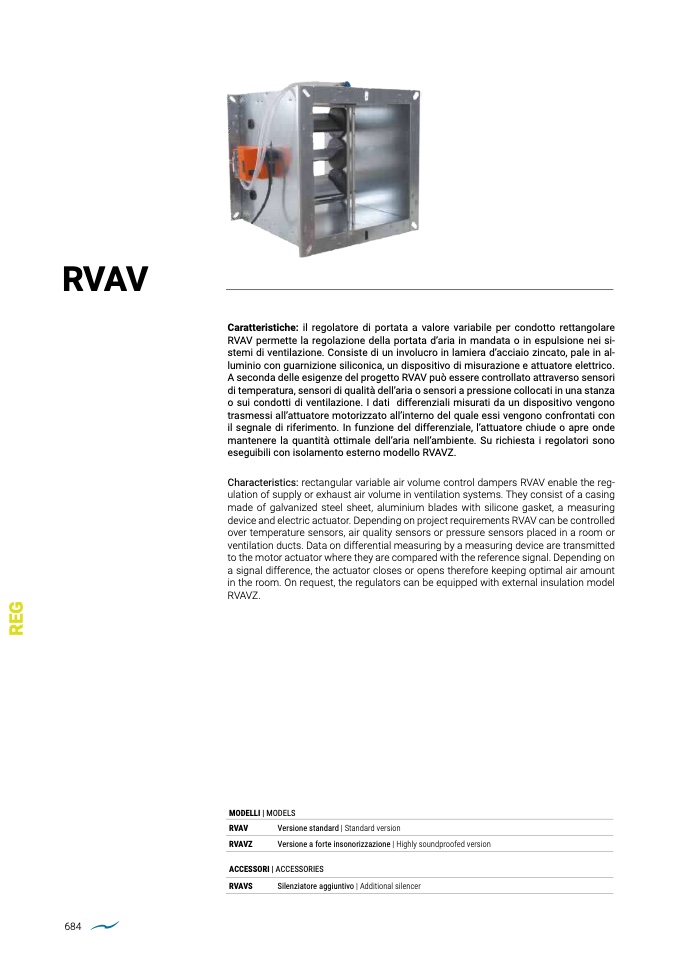

RVAV

684

Caratteristiche: il regolatore di portata a valore variabile per condotto rettangolare

RVAV permette la regolazione della portata d’aria in mandata o in espulsione nei si-

stemi di ventilazione. Consiste di un involucro in lamiera d’acciaio zincato, pale in al-

luminio con guarnizione siliconica, un dispositivo di misurazione e attuatore elettrico.

A seconda delle esigenze del progetto RVAV pu

ò essere controllato attraverso sensori

di temperatura, sensori di qualit

à dell’aria o sensori a pressione collocati in una stanza

o sui condotti di ventilazione. I dati differenziali misurati da un dispositivo vengono

trasmessi all’attuatore motorizzato all’interno del quale essi vengono confrontati con

il segnale di riferimento. In funzione del differenziale, l’attuatore chiude o apre onde

mantenere la quantit

à ottimale dell’aria nell’ambiente. Su richiesta i regolatori sono

eseguibili con isolamento esterno modello RVAVZ.

Characteristics: rectangular variable air volume control dampers RVAV enable the reg-

ulation of supply or exhaust air volume in ventilation systems. They consist of a casing

made of galvanized steel sheet, aluminium blades with silicone gasket, a measuring

device and electric actuator. Depending on project requirements RVAV can be controlled

over temperature sensors, air quality sensors or pressure sensors placed in a room or

ventilation ducts. Data on differential measuring by a measuring device are transmitted

to the motor actuator where they are compared with the reference signal. Depending on

a signal difference, the actuator closes or opens therefore keeping optimal air amount

in the room. On request, the regulators can be equipped with external insulation model

RVAVZ.

MODELLI | MODELS

RVAV

Versione standard | Standard version

RVAVZ

Versione a forte insonorizzazione | Highly soundproofed version

ACCESSORI | ACCESSORIES

RVAVS

Silenziatore aggiuntivo | Additional silencer
