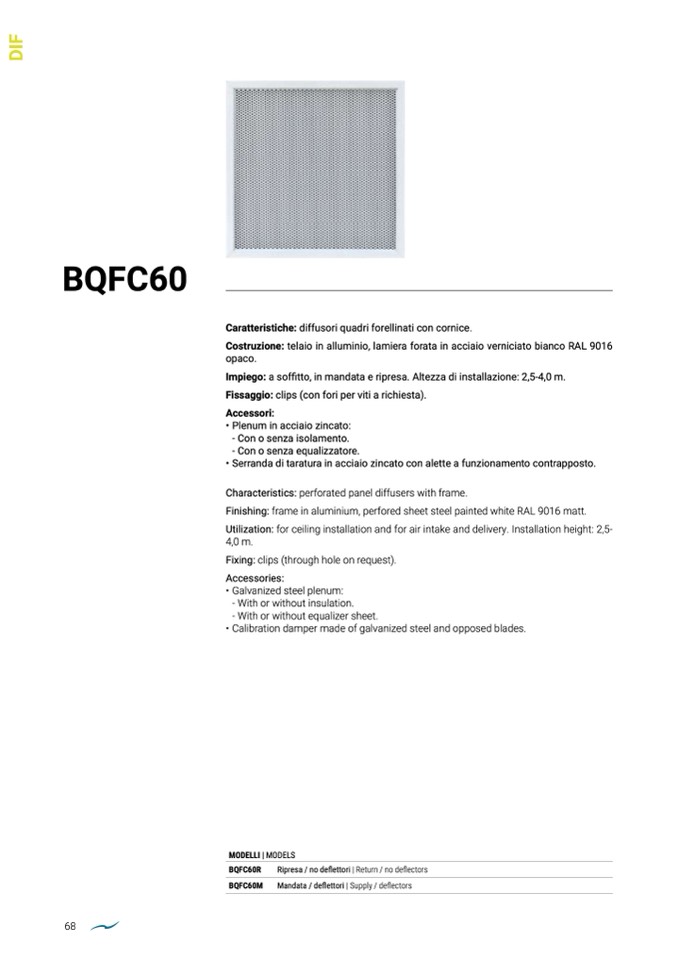

BQFC60

Caratteristiche: diffusori quadri forellinati con cornice.

Costruzione: telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9016

opaco.

Impiego: a soffitto, in mandata e ripresa. Altezza di installazione: 2,5-4,0 m.

Fissaggio: clips (con fori per viti a richiesta).

Accessori:

• Plenum in acciaio zincato:

- Con o senza isolamento.

- Con o senza equalizzatore.

• Serranda di taratura in acciaio zincato con alette a funzionamento contrapposto.

Characteristics: perforated panel diffusers with frame.

Finishing: frame in aluminium, perfored sheet steel painted white RAL 9016 matt.

Utilization: for ceiling installation and for air intake and delivery. Installation height: 2,5-

4,0 m.

Fixing: clips (through hole on request).

Accessories:

• Galvanized steel plenum:

- With or without insulation.

- With or without equalizer sheet.

• Calibration damper made of galvanized steel and opposed blades.

68

MODELLI | MODELS

BQFC60R

Ripresa / no deflettori | Return / no de

flectors

BQFC60M Mandata / deflettori | Supply / deflectors
