SRC100SS

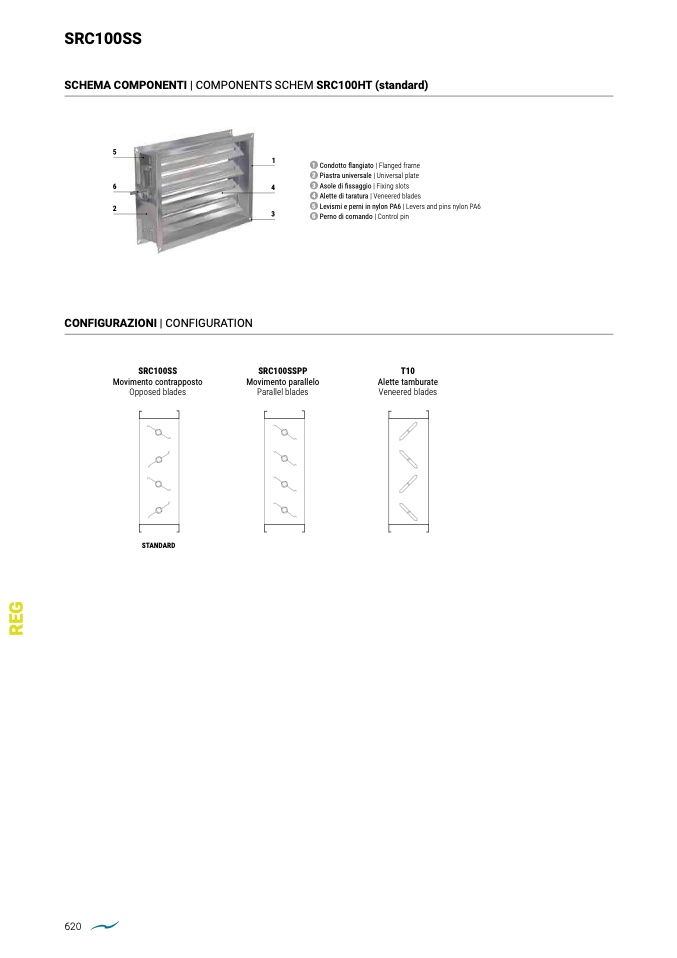

SCHEMA COMPONENTI | COMPONENTS SCHEM SRC100HT (standard)

5

6

4

2

1

3

1

2

3

4

5

6

Condotto

flangiato | Flanged frame

Piastra universale | Universal plate

Asole di

fissaggio | Fixing slots

Alette di taratura | Veneered blades

Levismi e perni in nylon PA6 | Levers and pins nylon PA6

Perno di comando | Control pin

CONFIGURAZIONI | CONFIGURATION

620

SRC100SS

Movimento contrapposto

Opposed blades

SRC100SSPP

T10

Alette tamburate

Veneered blades

STANDARD

Movimento parallelo

Parallel blades
