SRC100HT

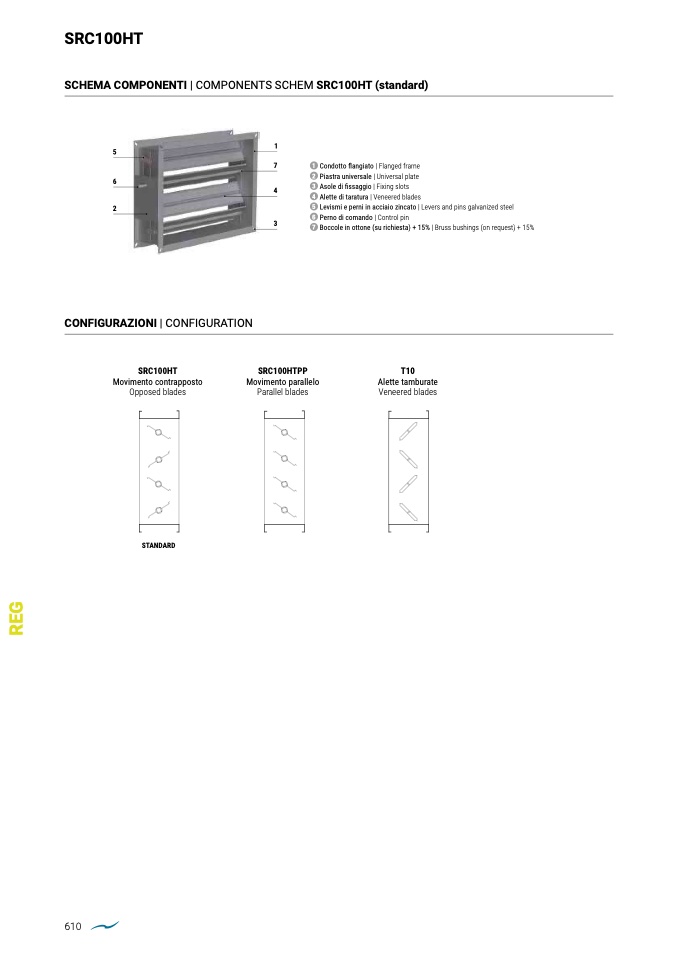

SCHEMA COMPONENTI | COMPONENTS SCHEM SRC100HT (standard)

610

5

6

2

1

7

4

3

SRC100HTPP

1

2

3

4

5

6

7

Condotto

flangiato | Flanged frame

Piastra universale | Universal plate

Asole di

fissaggio | Fixing slots

Alette di taratura | Veneered blades

Levismi e perni in acciaio zincato | Levers and pins galvanized steel

Perno di comando | Control pin

Boccole in ottone (su richiesta) + 15% | Bruss bushings (on request) + 15%

T10

Alette tamburate

Veneered blades

CONFIGURAZIONI | CONFIGURATION

SRC100HT

Movimento contrapposto

Opposed blades

Movimento parallelo

Parallel blades

STANDARD
