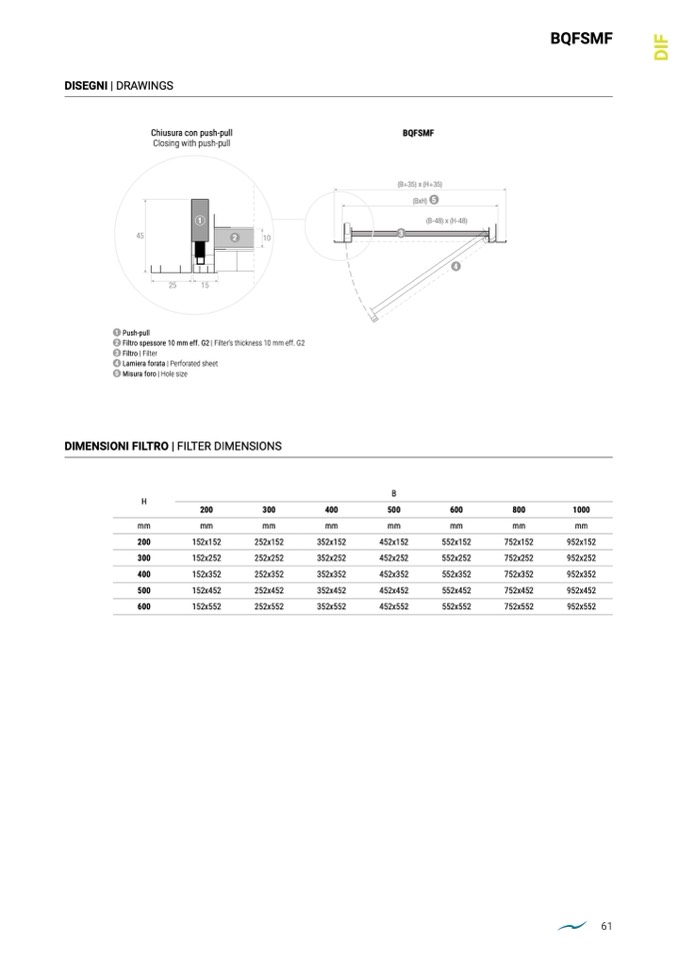

DISEGNI | DRAWINGS

Chiusura con push-pull

BQFSMF

(B+35) x (H+35)

(BxH) 5

(B-48) x (H-48)

3

4

45

1

25

15

10

H

B

Closing with push-pull

1 Push-pull

2 Filtro spessore 10 mm eff. G2 | Filter’s thickness 10 mm eff. G2

3 Filtro | Filter

4 Lamiera forata | Perforated sheet

5 Misura foro | Hole size

DIMENSIONI FILTRO | FILTER DIMENSIONS

200

300

400

500

600

800

1000

mm

mm

mm

mm

mm

mm

mm

mm

200

152x152

300

152x252

400

152x352

500

152x452

600

152x552

252x152

252x252

252x352

252x452

252x552

352x152

352x252

352x352

352x452

352x552

452x152

452x252

452x352

452x452

452x552

552x152

552x252

552x352

552x452

552x552

752x152

752x252

752x352

752x452

752x552

952x152

952x252

952x352

952x452

952x552

BQFSMF
