SRC100

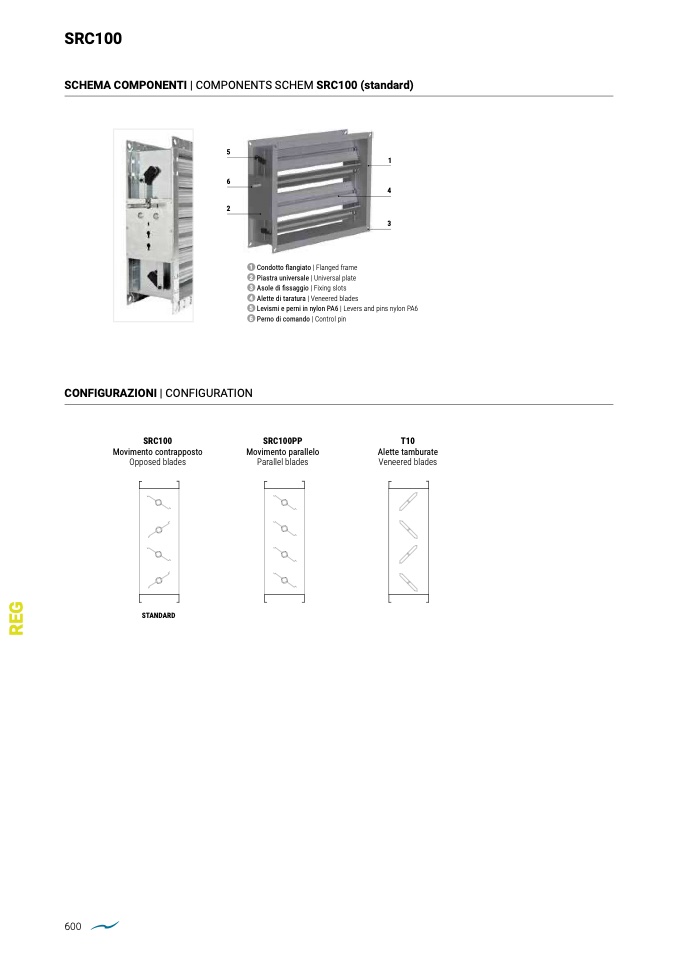

SCHEMA COMPONENTI | COMPONENTS SCHEM SRC100 (standard)

CONFIGURAZIONI | CONFIGURATION

600

SRC100

Movimento contrapposto

Opposed blades

SRC100PP

Movimento parallelo

Parallel blades

T10

Alette tamburate

Veneered blades

STANDARD

5

6

2

1

4

3

Condotto flangiato | Flanged frame

Piastra universale | Universal plate

Asole di fissaggio | Fixing slots

Alette di taratura | Veneered blades

Levismi e perni in nylon PA6 | Levers and pins nylon PA6

Perno di comando | Control pin

1

2

3

4

5

6

R

E

G
