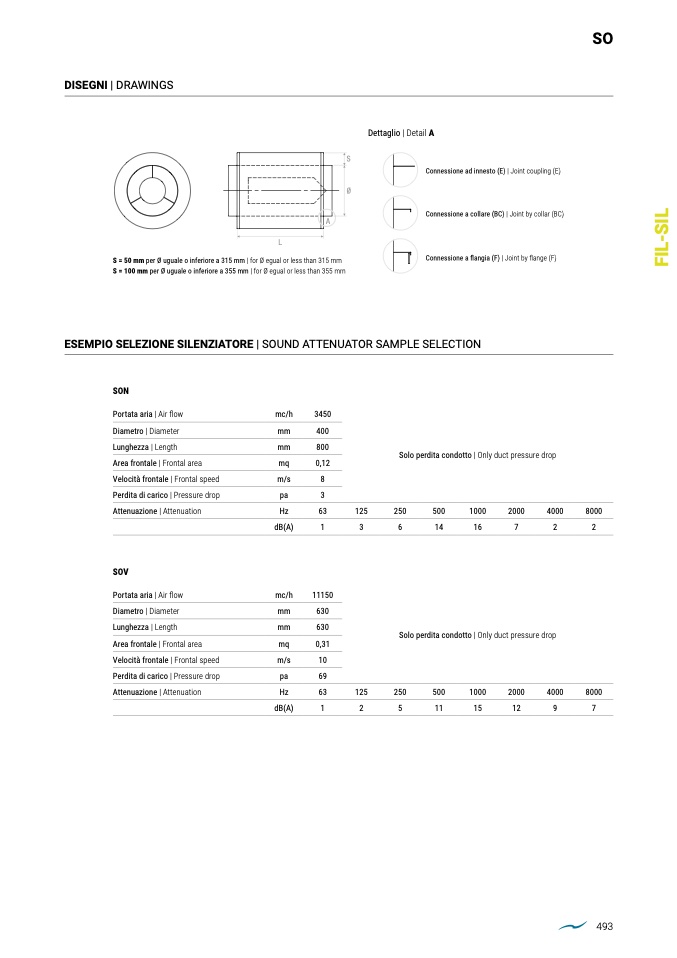

DISEGNI | DRAWINGS

S = 50 mm per Ø uguale o inferiore a 315 mm | for Ø egual or less than 315 mm

S = 100 mm per Ø uguale o inferiore a 355 mm | for Ø egual or less than 355 mm

ESEMPIO SELEZIONE SILENZIATORE | SOUND ATTENUATOR SAMPLE SELECTION

SON

Portata aria | Air flow

Diametro | Diameter

Lunghezza | Length

Area frontale | Frontal area

Velocità frontale | Frontal speed

Perdita di carico | Pressure drop

Attenuazione | Attenuation

SOV

Portata aria | Air flow

Diametro | Diameter

Lunghezza | Length

Area frontale | Frontal area

Velocità frontale | Frontal speed

Perdita di carico | Pressure drop

Attenuazione | Attenuation

mc/h

3450

mm

400

mm

800

mq

0,12

m/s

8

pa

3

Hz

63

125

Solo perdita condotto | Only duct pressure drop

250

500

1000

2000

4000

8000

L

Ø

A

Connessione ad innesto (E) | Joint coupling (E)

Connessione a collare (BC) | Joint by collar (BC)

Connessione a flangia (F) | Joint by

flange (F)

Dettaglio | Detail A

S

dB(A)

1

3

6

14

16

7

2

2

mc/h

11150

mm

630

mm

630

mq

0,31

m/s

10

pa

69

Hz

63

125

Solo perdita condotto | Only duct pressure drop

250

500

1000

2000

4000

8000

dB(A)

1

2

5

11

15

12

9

7

SO
