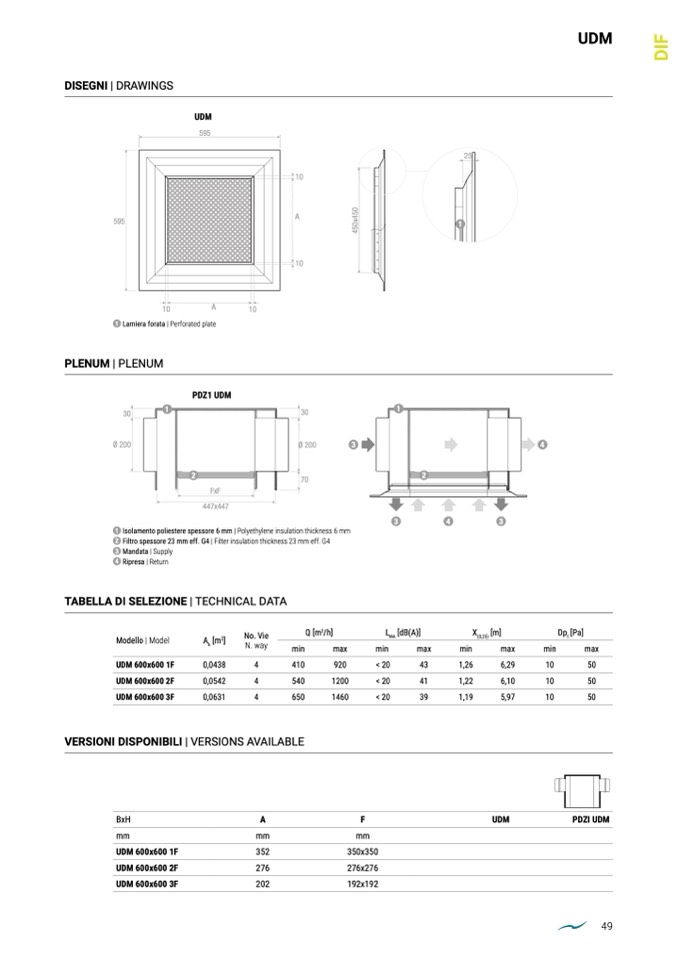

DISEGNI | DRAWINGS

UDM

595

A

10

PLENUM | PLENUM

30

Ø 200

PDZ1 UDM

595

10

A

10

1 Lamiera forata | Perforated plate

1

30

1

Ø 200

3

2

70

2

FxF

4

VERSIONI DISPONIBILI | VERSIONS AVAILABLE

447x447

1 Isolamento poliestere spessore 6 mm | Polyethylene insulation thickness 6 mm

2 Filtro spessore 23 mm eff. G4 | Filter insulation thickness 23 mm eff. G4

3 Mandata | Supply

4 Ripresa|Return

3

4

3

TABELLA DI SELEZIONE | TECHNICAL DATA

Modello | Model

UDM 600x600 1F

UDM 600x600 2F

UDM 600x600 3F

A

k

[m

2

]

0,0438

0,0542

0,0631

No. Vie

N. way

4

4

4

Q [m

3

/h]

max

920

1200

1460

L

WA

[dB(A)]

X

(0,25)

[m]

min

max

1,26

6,29

1,22

6,10

1,19

5,97

UDM

Dp

t

[Pa]

BxH

A

F

mm

mm

mm

PDZI UDM

UDM 600x600 1F

UDM 600x600 2F

UDM 600x600 3F

352

350x350

276

276x276

202

192x192

10

0

5

4

x

0

5

4

25

1

min

410

540

650

min

< 20

< 20

< 20

max

43

41

39

min

10

10

10

max

50

50

50

UDM

F

I

49
