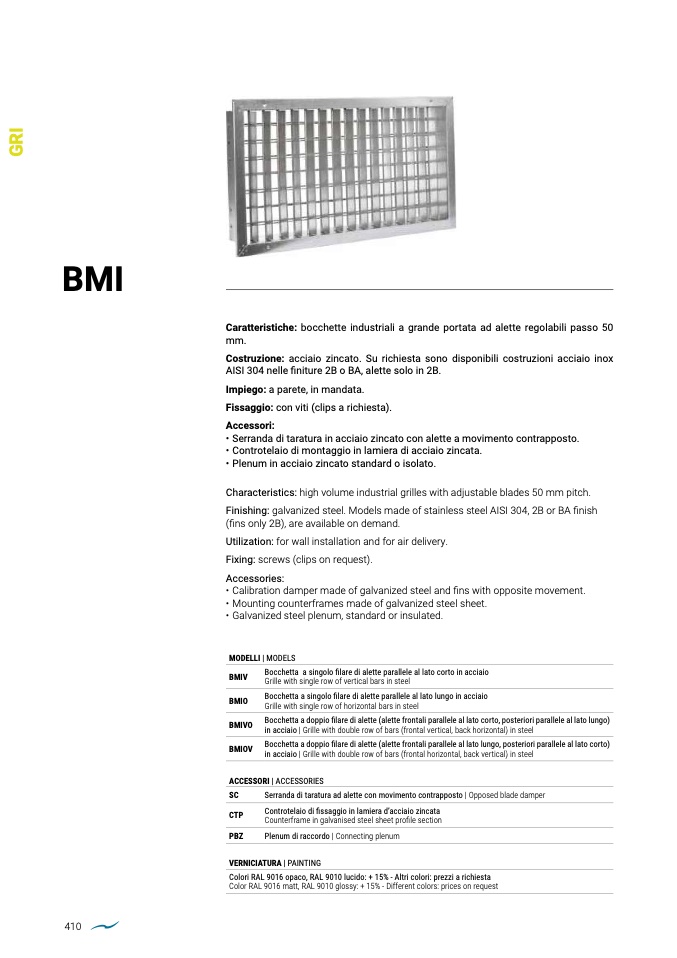

BMI

Caratteristiche: bocchette industriali a grande portata ad alette regolabili passo 50

mm.

Costruzione: acciaio zincato. Su richiesta sono disponibili costruzioni acciaio inox

AISI 304 nelle

finiture 2B o BA, alette solo in 2B.

Impiego: a parete, in mandata.

Fissaggio: con viti (clips a richiesta).

Accessori:

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Controtelaio di montaggio in lamiera di acciaio zincata.

• Plenum in acciaio zincato standard o isolato.

Characteristics: high volume industrial grilles with adjustable blades 50 mm pitch.

Finishing: galvanized steel. Models made of stainless steel AISI 304, 2B or BA finish

(fins only 2B), are available on demand.

Utilization: for wall installation and for air delivery.

Fixing: screws (clips on request).

Accessories:

• Calibration damper made of galvanized steel and fins with opposite movement.

• Mounting counterframes made of galvanized steel sheet.

• Galvanized steel plenum, standard or insulated.

MODELLI | MODELS

Bocchetta a singolo filare di alette parallele al lato corto in acciaio

Grille with single row of vertical bars in steel

Bocchetta a singolo filare di alette parallele al lato lungo in acciaio

Grille with single row of horizontal bars in steel

Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)

in acciaio | Grille with double row of bars (frontal vertical, back horizontal) in steel

Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)

in acciaio | Grille with double row of bars (frontal horizontal, back vertical) in steel

ACCESSORI | ACCESSORIES

SC

Serranda di taratura ad alette con movimento contrapposto | Opposed blade damper

410

BMIV

BMIO

BMIVO

BMIOV

Controtelaio di

fissaggio in lamiera d’acciaio zincata

CTP

PBZ

Plenum di raccordo | Connecting plenum

Counterframe in galvanised steel sheet pro

file section

VERNICIATURA | PAINTING

Colori RAL 9016 opaco, RAL 9010 lucido: + 15% - Altri colori: prezzi a richiesta

Color RAL 9016 matt, RAL 9010 glossy: + 15% - Different colors: prices on request
