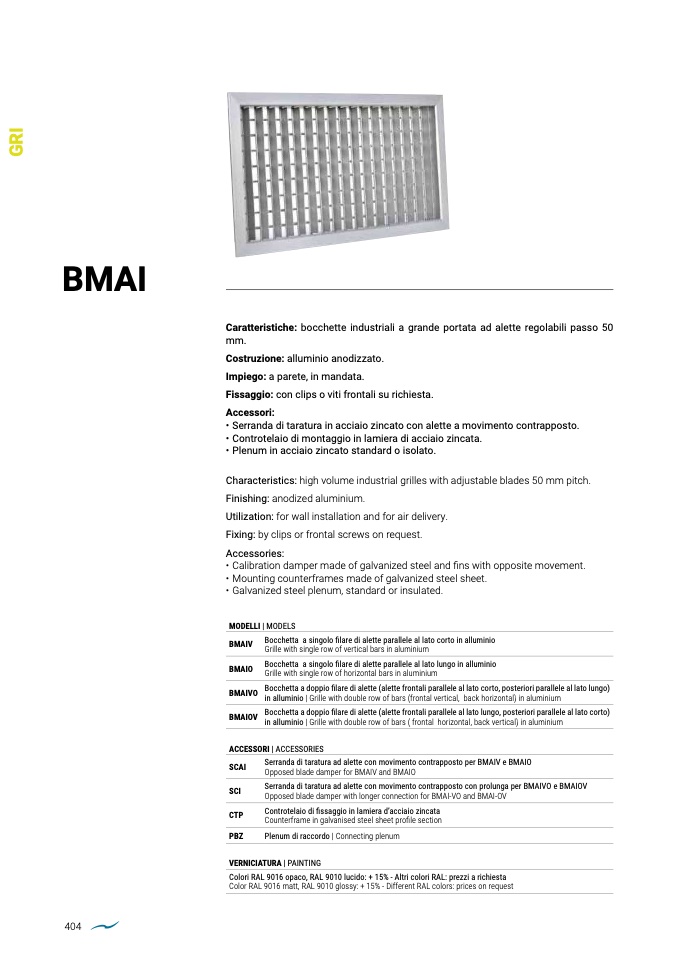

BMAI

Caratteristiche: bocchette industriali a grande portata ad alette regolabili passo 50

mm.

Costruzione: alluminio anodizzato.

Impiego: a parete, in mandata.

Fissaggio: con clips o viti frontali su richiesta.

Accessori:

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Controtelaio di montaggio in lamiera di acciaio zincata.

• Plenum in acciaio zincato standard o isolato.

Characteristics: high volume industrial grilles with adjustable blades 50 mm pitch.

Finishing: anodized aluminium.

Utilization: for wall installation and for air delivery.

Fixing: by clips or frontal screws on request.

Accessories:

• Calibration damper made of galvanized steel and fins with opposite movement.

• Mounting counterframes made of galvanized steel sheet.

• Galvanized steel plenum, standard or insulated.

MODELLI | MODELS

404

BMAIV

BMAIO

BMAIVO

BMAIOV

Bocchetta a singolo filare di alette parallele al lato corto in alluminio

Grille with single row of vertical bars in aluminium

Bocchetta a singolo filare di alette parallele al lato lungo in alluminio

Grille with single row of horizontal bars in aluminium

Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)

in alluminio | Grille with double row of bars (frontal vertical, back horizontal) in aluminium

Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)

in alluminio | Grille with double row of bars ( frontal horizontal, back vertical) in aluminium

ACCESSORI | ACCESSORIES

Serranda di taratura ad alette con movimento contrapposto per BMAIV e BMAIO

Opposed blade damper for BMAIV and BMAIO

Serranda di taratura ad alette con movimento contrapposto con prolunga per BMAIVO e BMAIOV

Opposed blade damper with longer connection for BMAI-VO and BMAI-OV

SCAI

SCI

Controtelaio di

fissaggio in lamiera d’acciaio zincata

CTP

PBZ

Plenum di raccordo | Connecting plenum

Counterframe in galvanised steel sheet pro

file section

VERNICIATURA | PAINTING

Colori RAL 9016 opaco, RAL 9010 lucido: + 15% - Altri colori RAL: prezzi a richiesta

Color RAL 9016 matt, RAL 9010 glossy: + 15% - Different RAL colors: prices on request
