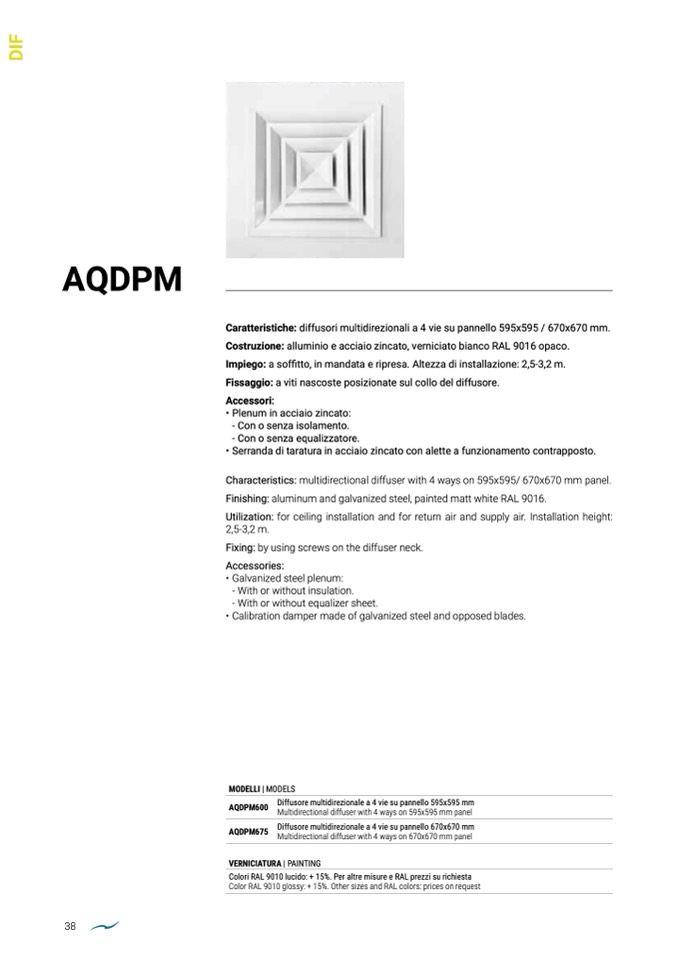

AQDPM

38

Caratteristiche: diffusori multidirezionali a 4 vie su pannello 595x595 / 670x670 mm.

Costruzione: alluminio e acciaio zincato, verniciato bianco RAL 9016 opaco.

Impiego: a soffitto, in mandata e ripresa. Altezza di installazione: 2,5-3,2 m.

Fissaggio: a viti nascoste posizionate sul collo del diffusore.

Accessori:

• Plenum in acciaio zincato:

- Con o senza isolamento.

- Con o senza equalizzatore.

• Serranda di taratura in acciaio zincato con alette a funzionamento contrapposto.

Characteristics: multidirectional diffuser with 4 ways on 595x595/ 670x670 mm panel.

Finishing: aluminum and galvanized steel, painted matt white RAL 9016.

Utilization: for ceiling installation and for return air and supply air. Installation height:

2,5-3,2 m.

Fixing: by using screws on the diffuser neck.

Accessories:

• Galvanized steel plenum:

- With or without insulation.

- With or without equalizer sheet.

• Calibration damper made of galvanized steel and opposed blades.

MODELLI | MODELS

AQDPM600

Diffusore multidirezionale a 4 vie su pannello 595x595 mm

Multidirectional diffuser with 4 ways on 595x595 mm panel

AQDPM675

Diffusore multidirezionale a 4 vie su pannello 670x670 mm

Multidirectional diffuser with 4 ways on 670x670 mm panel

VERNICIATURA | PAINTING

Colori RAL 9010 lucido: + 15%. Per altre misure e RAL prezzi su richiesta

Color RAL 9010 glossy: + 15%. Other sizes and RAL colors: prices on request
