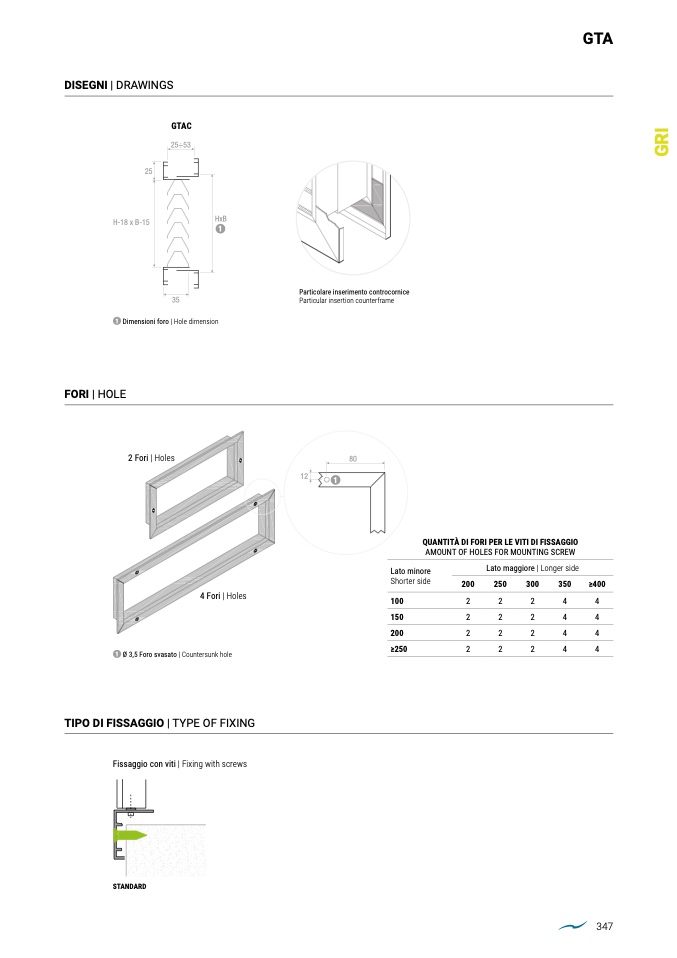

DISEGNI | DRAWINGS

GTAC

25÷53

25

H-18 x B-15

HxB

1

1 Dimensioni foro | Hole dimension

FORI | HOLE

2 Fori | Holes

80

4 Fori | Holes

1 Ø 3,5 Foro svasato | Countersunk hole

TIPO DI FISSAGGIO | TYPE OF FIXING

Fissaggio con viti | Fixing with screws

100

2

2

2

4

4

150

2

2

2

4

4

200

2

2

2

4

4

≥250

2

2

2

4

4

STANDARD

35

Particolare inserimento controcornice

Particular insertion counterframe

12

1

CT

CT

CTKC

Lato minore

Shorter side

Lato maggiore | Longer side

200

250

300

350

≥400

QUANTITÀ DI FORI PER LE VITI DI FISSAGGIO

AMOUNT OF HOLES FOR MOUNTING SCREW
