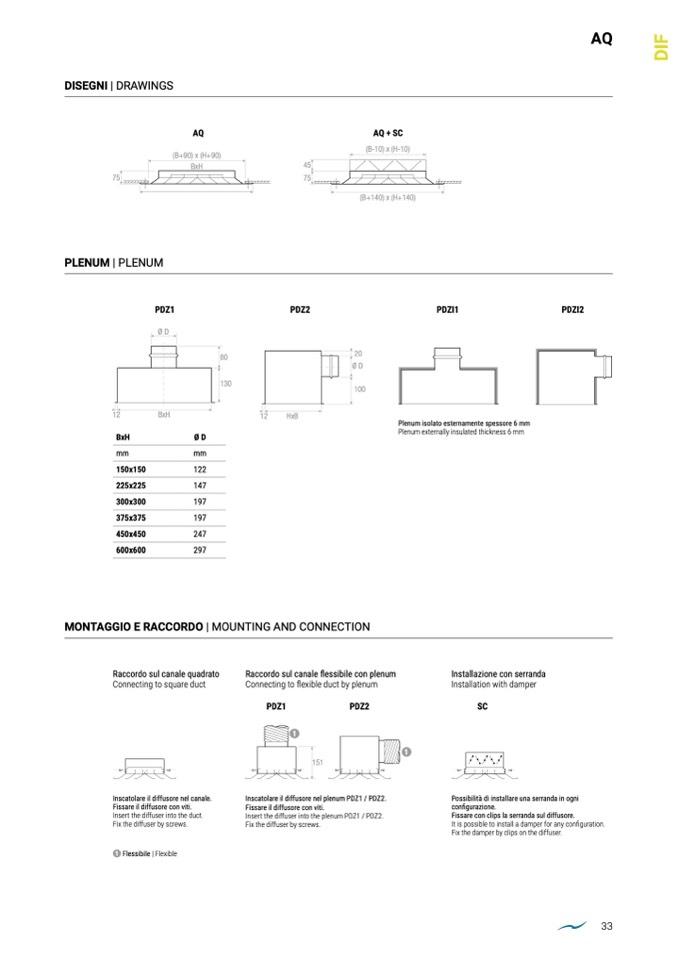

DISEGNI | DRAWINGS

75

(B+90) x (H+90)

BxH

AQ + SC

(B-10) x (H-10)

(B+140) x (H+140)

12

75

AQ

(B+90) x (H+90)

BxH

(B-10) x (H-10)

(B+140) x (H+140)

45

75

PDZ2

HxB

45

80

200

20

Ø D

100

PDZI2

HxxB

PLENUM | PLENUM

75

12

BxH

BxH

mm

150x150

225x225

300x300

375x375

450x450

600x600

12

Plenum isolato esternamente spessore 6 mm

Plenum externally insulated thickness 6 mm

PDZ1

ØD

PDZI1

1

Fissare il diffusore con viti.

Ø D

mm

122

147

197

197

247

297

MONTAGGIO E RACCORDO | MOUNTING AND CONNECTION

1

151

Raccordo sul canale quadrato

Connecting to square duct

Inscatolare il diffusore nel canale.

Fissare il diffusore con viti.

Insert the diffuser into the duct.

Fix the diffuser by screws.

151

1 Flessibile | Flexible

1

Raccordo sul canale flessibile con plenum

1

Installazione con serranda

Installation with damper

80

130

20

ØD

100

Connecting to flexible duct by plenum

PDZ1

PDZ2

151

SC

1

1

1

151

Inscatolare il diffusore nel plenum PDZ1 / PDZ2.

Insert the diffuser into the plenum PDZ1 / PDZ2.

Fix the diffuser by screws.

Possibilit

à di installare una serranda in ogni

configurazione.

Fissare con clips la serranda sul diffusore.

It is possible to install a damper for any con

figuration.

Fix the damper by clips on the diffuser.

1

Ø D

BxxH

12

AQ

33

D
