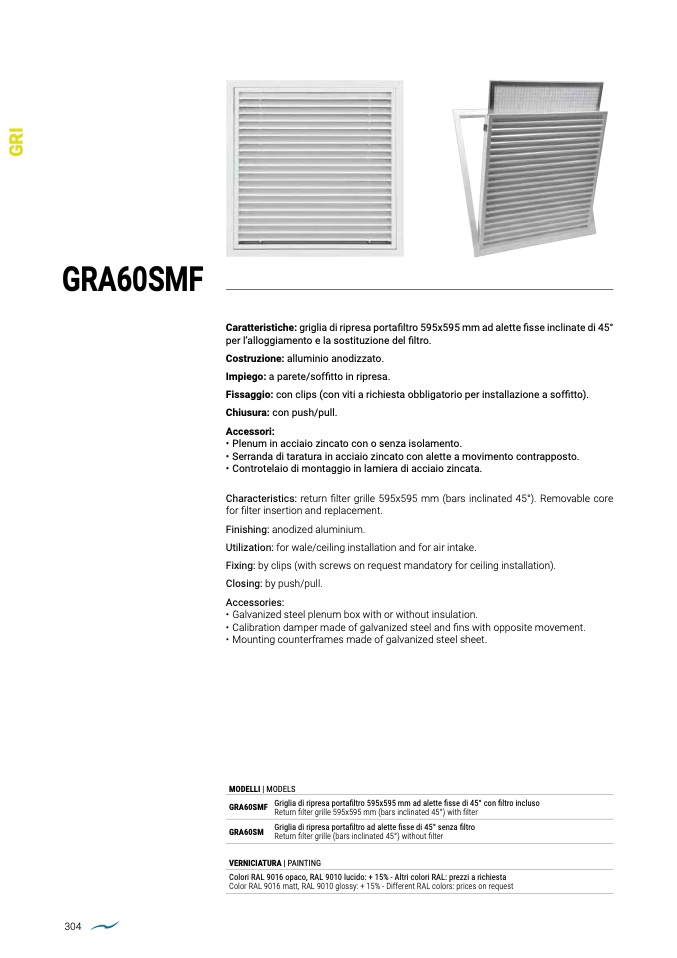

GRA60SMF

Caratteristiche: griglia di ripresa porta

filtro 595x595 mm ad alette

fisse inclinate di 45°

per l’alloggiamento e la sostituzione del

filtro.

Costruzione: alluminio anodizzato.

Impiego: a parete/sof

fitto in ripresa.

Fissaggio: con clips (con viti a richiesta obbligatorio per installazione a soffitto).

Chiusura: con push/pull.

Accessori:

• Plenum in acciaio zincato con o senza isolamento.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Controtelaio di montaggio in lamiera di acciaio zincata.

Characteristics: return filter grille 595x595 mm (bars inclinated 45°). Removable core

for

filter insertion and replacement.

Finishing: anodized aluminium.

Utilization: for wale/ceiling installation and for air intake.

Fixing: by clips (with screws on request mandatory for ceiling installation).

Closing: by push/pull.

Accessories:

• Galvanized steel plenum box with or without insulation.

• Calibration damper made of galvanized steel and fins with opposite movement.

• Mounting counterframes made of galvanized steel sheet.

MODELLI | MODELS

GRA60SMF

Griglia di ripresa porta

filtro 595x595 mm ad alette

fisse di 45° con filtro incluso

Return

filter grille 595x595 mm (bars inclinated 45°) with

filter

GRA60SM

Griglia di ripresa porta

filtro ad alette fisse di 45° senza

filtro

Return

filter grille (bars inclinated 45°) without

filter

VERNICIATURA | PAINTING

Colori RAL 9016 opaco, RAL 9010 lucido: + 15% - Altri colori RAL: prezzi a richiesta

Color RAL 9016 matt, RAL 9010 glossy: + 15% - Different RAL colors: prices on request
