G

R

I

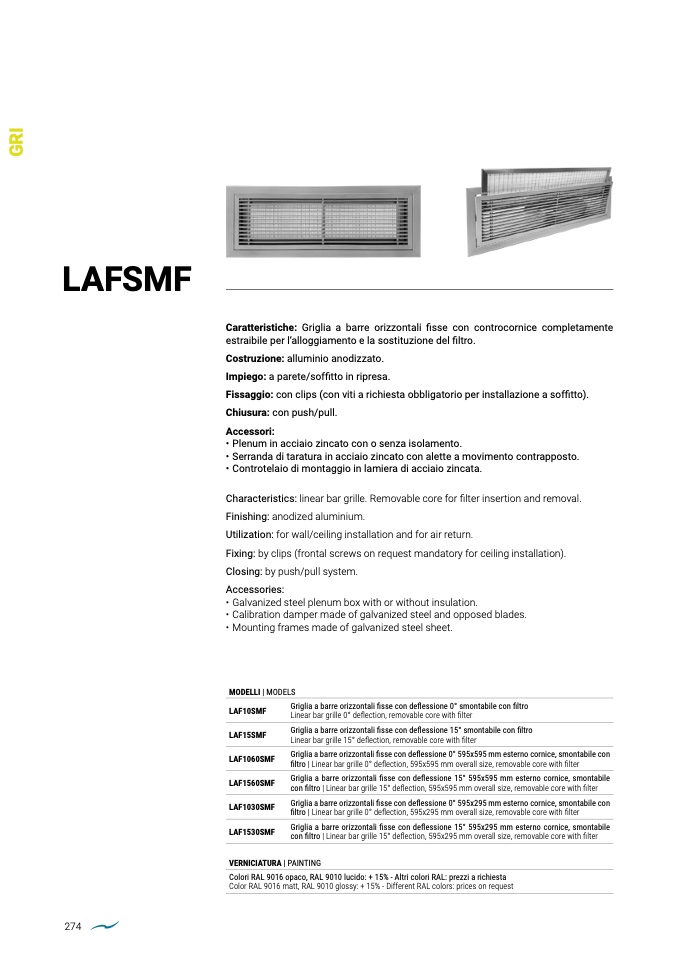

LAFSMF

Caratteristiche: Griglia a barre orizzontali

fisse con controcornice completamente

estraibile per l’alloggiamento e la sostituzione del

filtro.

Costruzione: alluminio anodizzato.

Impiego: a parete/sof

fitto in ripresa.

Fissaggio: con clips (con viti a richiesta obbligatorio per installazione a soffitto).

Chiusura: con push/pull.

Accessori:

• Plenum in acciaio zincato con o senza isolamento.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Controtelaio di montaggio in lamiera di acciaio zincata.

Characteristics: linear bar grille. Removable core for

filter insertion and removal.

Finishing: anodized aluminium.

Utilization: for wall/ceiling installation and for air return.

Fixing: by clips (frontal screws on request mandatory for ceiling installation).

Closing: by push/pull system.

Accessories:

• Galvanized steel plenum box with or without insulation.

• Calibration damper made of galvanized steel and opposed blades.

• Mounting frames made of galvanized steel sheet.

MODELLI | MODELS

274

LAF10SMF

LAF15SMF

LAF1060SMF

LAF1560SMF

LAF1030SMF

LAF1530SMF

Griglia a barre orizzontali fisse con de

flessione 0° smontabile con filtro

Linear bar grille 0° deflection, removable core with filter

Griglia a barre orizzontali fisse con de

flessione 15° smontabile con filtro

Linear bar grille 15° deflection, removable core with filter

Griglia a barre orizzontali fisse con deflessione 0° 595x595 mm esterno cornice, smontabile con

filtro | Linear bar grille 0° deflection, 595x595 mm overall size, removable core with filter

Griglia a barre orizzontali

fisse con deflessione 15° 595x595 mm esterno cornice, smontabile

con filtro | Linear bar grille 15° deflection, 595x595 mm overall size, removable core with

filter

Griglia a barre orizzontali fisse con deflessione 0° 595x295 mm esterno cornice, smontabile con

filtro | Linear bar grille 0° deflection, 595x295 mm overall size, removable core with filter

Griglia a barre orizzontali

fisse con deflessione 15° 595x295 mm esterno cornice, smontabile

con filtro | Linear bar grille 15° deflection, 595x295 mm overall size, removable core with

filter

VERNICIATURA | PAINTING

Colori RAL 9016 opaco, RAL 9010 lucido: + 15% - Altri colori RAL: prezzi a richiesta

Color RAL 9016 matt, RAL 9010 glossy: + 15% - Different RAL colors: prices on request
