D

I

F

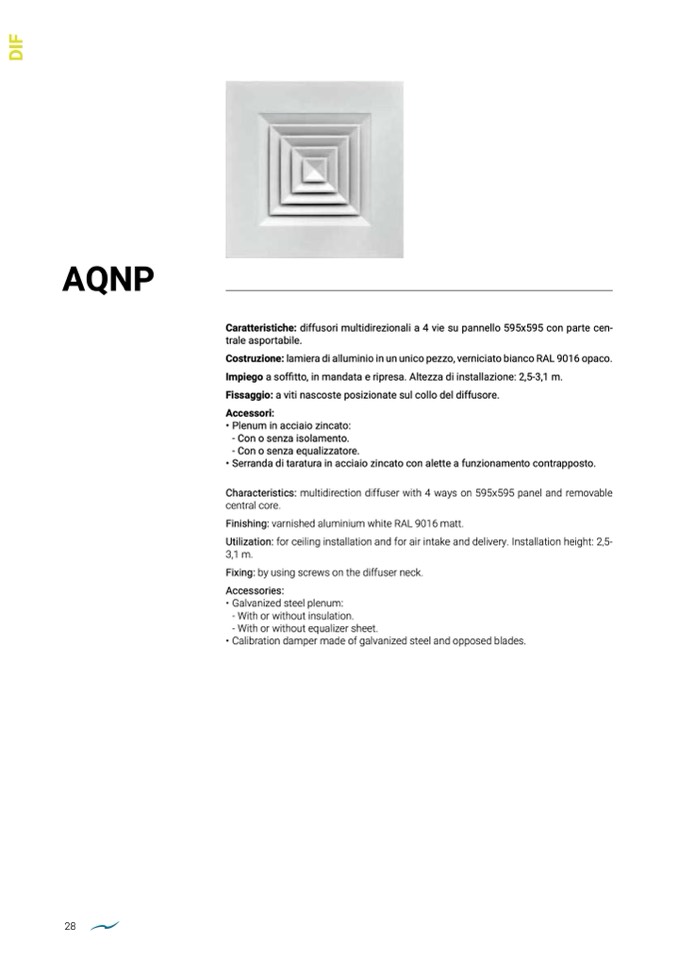

AQNP

28

Caratteristiche: diffusori multidirezionali a 4 vie su pannello 595x595 con parte cen-

trale asportabile.

Costruzione: lamiera di alluminio in un unico pezzo, verniciato bianco RAL 9016 opaco.

Impiego a sof

fitto, in mandata e ripresa. Altezza di installazione: 2,5-3,1 m.

Fissaggio: a viti nascoste posizionate sul collo del diffusore.

Accessori:

• Plenum in acciaio zincato:

- Con o senza isolamento.

- Con o senza equalizzatore.

• Serranda di taratura in acciaio zincato con alette a funzionamento contrapposto.

Characteristics: multidirection diffuser with 4 ways on 595x595 panel and removable

central core.

Finishing: varnished aluminium white RAL 9016 matt.

Utilization: for ceiling installation and for air intake and delivery. Installation height: 2,5-

3,1 m.

Fixing: by using screws on the diffuser neck.

Accessories:

• Galvanized steel plenum:

- With or without insulation.

- With or without equalizer sheet.

• Calibration damper made of galvanized steel and opposed blades.
